新聞資訊
NEWS新聞資訊
NEWS在PVC或橡膠配方中,硅烷偶聯(lián)劑與增塑劑無直接化學(xué)鍵合,過量或選型不當(dāng)會破壞相容性導(dǎo)致增塑劑析出。將硅烷用量控制在填料質(zhì)量0.5%-1.5%并規(guī)范預(yù)處理加料,可有效避免此問題。

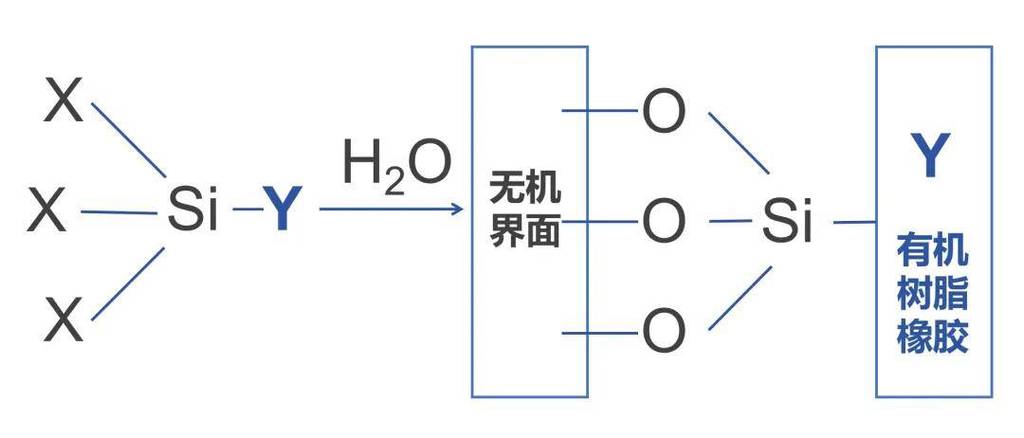

硅烷偶聯(lián)劑的核心作用在于構(gòu)建無機(jī)填料與有機(jī)聚合物之間的化學(xué)橋接。以典型烷氧基硅烷為例,其作用過程分為水解、縮合與成鍵三個階段。首先,烷氧基在水分作用下發(fā)生水解反應(yīng),生成不穩(wěn)定的硅醇(Si-OH)。隨后,硅醇基團(tuán)與無機(jī)填料表面的羥基發(fā)生脫水縮合,形成穩(wěn)固的 Si-O-Si 或 Si-O-M(M為金屬離子)共價鍵。
在界面層構(gòu)建中,未參與縮合的硅醇分子間也會發(fā)生自縮合,形成致密的硅氧烷網(wǎng)狀結(jié)構(gòu)。這一界面層不僅降低了填料的表面能,其外側(cè)的有機(jī)官能團(tuán)還能與聚合物基體發(fā)生物理纏繞或化學(xué)交聯(lián)。這種雙親性界面層的厚度通常在納米級別,其致密度與交聯(lián)度直接決定了應(yīng)力傳遞效率。若水解不完全,界面層存在缺陷,應(yīng)力集中會導(dǎo)致材料宏觀力學(xué)性能下降。

在PVC或橡膠等柔性體系中,增塑劑(如DOP)主要依靠極性基團(tuán)插入聚合物分子鏈間,削弱鏈間作用力。硅烷偶聯(lián)劑與增塑劑之間不存在直接的化學(xué)鍵合關(guān)系。然而,當(dāng)硅烷水解度大于80%且未能完全與填料表面反應(yīng)時,體系中會殘留游離的硅烷低聚物。
這些游離低聚物具有較高的極性,會干擾增塑劑在聚合物基體中的極性平衡。當(dāng)體系極性分布不均時,增塑劑的溶解度參數(shù)發(fā)生改變,導(dǎo)致其從聚合物網(wǎng)絡(luò)中遷移析出。這種相容性破壞現(xiàn)象在極性較弱的聚烯烴體系中表現(xiàn)尤為顯著,直接影響制品的柔韌性與表面狀態(tài)。
針對含增塑劑的柔性體系,不同官能團(tuán)的硅烷偶聯(lián)劑在反應(yīng)活性與相容性上存在顯著差異。以下選取三種常用牌號進(jìn)行參數(shù)與適用性對照:
| 對比維度 | 乙烯基硅烷 (A-171) | 環(huán)氧硅烷 (KH-560) | 氨基硅烷 (KH-550) |
|---|---|---|---|
| 化學(xué)結(jié)構(gòu)特征 | 含碳碳雙鍵,極性較弱 | 含環(huán)氧基團(tuán),極性中等 | 含伯胺基團(tuán),極性較強(qiáng) |
| 與酯類增塑劑相容性 | 良好,不干擾極性平衡 | 良好,可輕微改善界面 | 極差,易發(fā)生副反應(yīng) |
| 典型適用樹脂體系 | 過氧化物硫化橡膠、PE | PVC、多種極性樹脂 | 環(huán)氧樹脂、聚氨酯 |
| 反應(yīng)活性溫度區(qū)間 | 140℃ - 170℃ | 100℃ - 140℃ | 80℃ - 120℃ |
差異點:A-171 極性低,不爭奪增塑劑,適合橡膠硫化。KH-560 環(huán)氧基反應(yīng)溫和,對增塑劑遷移有抑制作用。KH-550 伯胺基堿性較強(qiáng),80℃以上會與酯基發(fā)生酰胺化反應(yīng)消耗增塑劑,含 DOP 體系嚴(yán)禁使用。
在PVC體系中,不同硅烷對DOP遷移率的影響存在差異。以下數(shù)據(jù)基于填料質(zhì)量分?jǐn)?shù)20%、增塑劑40phr的測試條件:
| 硅烷類型 | 典型牌號 | DOP遷移率變化 | 適用條件 |
|---|---|---|---|
| 乙烯基硅烷 | A-171 | 降低約15% | 需配合過氧化物硫化體系 |
| 環(huán)氧硅烷 | KH-560 | 降低約8% | 適用于多種極性樹脂基體 |
| 氨基硅烷 | KH-550 | 增加約20% | 嚴(yán)禁與酯類增塑劑共用 |
含增塑劑體系中,硅烷有效添加區(qū)間與失效條件如下:
| 硅烷類型 | 推薦添加量(占填料質(zhì)量) | 失效邊界條件 |
|---|---|---|
| 乙烯基硅烷 | 0.8% - 1.2% | 混煉溫度>160℃時易發(fā)生自聚 |
| 環(huán)氧硅烷 | 0.5% - 1.0% | 體系pH>8時環(huán)氧基開環(huán)失效 |
| 氨基硅烷 | 嚴(yán)禁添加 | 與酯類增塑劑發(fā)生不可逆副反應(yīng) |
當(dāng)硅烷添加量超過填料質(zhì)量的1.5%時,多余的硅烷無法在填料表面形成單分子層。未反應(yīng)的游離物在基體中聚集,會加劇增塑劑的析出現(xiàn)象。
加料順序直接決定含增塑劑體系的穩(wěn)定性。硅烷偶聯(lián)劑必須預(yù)先與無機(jī)填料進(jìn)行干混表面處理。嚴(yán)禁將硅烷直接滴加到增塑劑與樹脂的混合漿料中,否則會導(dǎo)致增塑劑在局部發(fā)生凝膠化,破壞整體配方均勻性。
在失效邊界控制上,需嚴(yán)格監(jiān)控混煉溫度。當(dāng)溫度超過120℃時,氨基硅烷的伯胺基會與酯類增塑劑發(fā)生酰胺化副反應(yīng),消耗增塑劑并導(dǎo)致膠料異常變硬。因此,高溫加工體系應(yīng)避開氨基類硅烷,優(yōu)先選擇環(huán)氧類或乙烯基類產(chǎn)品。
需根據(jù)硫化體系判斷。若是過氧化物硫化,可選A-171;若是常規(guī)極性樹脂,選KH-560。嚴(yán)禁使用KH-550,其伯胺基會與DOP反應(yīng)導(dǎo)致膠料變硬。
沒有通用固定值。硅烷用量取決于填料比表面積、表面羥基密度與樹脂體系,建議通過梯度小試確定最佳添加量。
表面出油多為硅烷過量后在制品表面游離析出,也可能與分散不良或固化不足有關(guān)。建議降低用量、優(yōu)化分散工藝并小試驗證。
硅烷處理后在碳酸鈣表面形成有機(jī)層,會改變其表面性質(zhì)并影響吸油值。建議通過小試評估處理量與增塑劑用量的匹配關(guān)系,避免過量處理。
可提供空白試樣及對應(yīng)牌號TDS數(shù)據(jù)。建議先在小試階段驗證相容性,確認(rèn)無析出后再放大生產(chǎn)。
電話
微信掃一掃
