同樣掛著“環(huán)氧基三甲氧基硅烷”的名號(hào)，KH-560 和 EB200 在配方師手里卻是兩種工具：前者是填料表面包覆的主力界面改性劑，后者是水性體系里即加即用的附著力促進(jìn)劑。差異的根源不在官能團(tuán)，而在化學(xué)形態(tài)——一個(gè)是等待水解的單體，一個(gè)是預(yù)先水解縮合的低聚物。本文用 9 個(gè)問答講清兩者的選型邊界、兩套用量口徑與現(xiàn)場(chǎng)失效排查順序。

本文目錄

• 一、EB200 和 KH-560 是同一種東西嗎？

• 二、為什么 EB200 不用預(yù)水解？

• 三、水性體系里 KH-560 為什么會(huì)發(fā)渾？

• 四、水性涂料提附著力，用量為什么只有 0.3%~1%？

• 五、玻纖增強(qiáng)、高填充粉體為什么還得用 KH-560？

• 六、甲醇釋放與氣味，環(huán)保賬怎么算？

• 七、儲(chǔ)存期 3 個(gè)月 vs 4 小時(shí)，產(chǎn)線怎么排？

• 八、現(xiàn)場(chǎng)失效，先查工藝還是先換牌號(hào)？

• 九、什么情況能用 EB200 替代 KH-560？

一、EB200 和 KH-560 是同一種東西嗎？

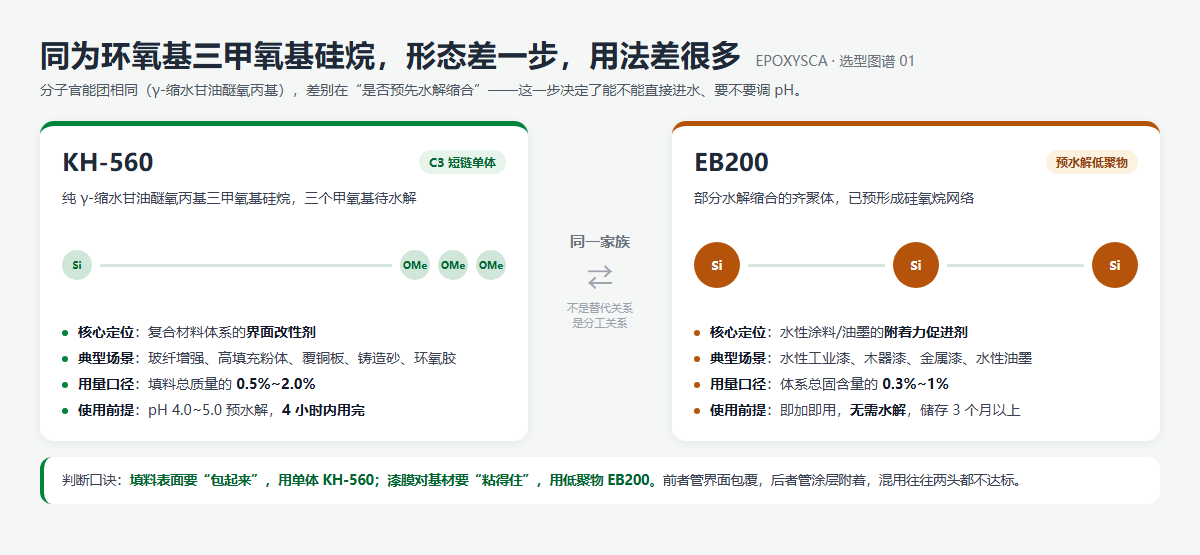

從官能團(tuán)看，兩者確實(shí)是“一家人”：都帶 γ-縮水甘油醚氧丙基（環(huán)氧基）和三個(gè)甲氧基，與環(huán)氧、聚氨酯、丙烯酸等樹脂體系都有反應(yīng)位點(diǎn)。差別發(fā)生在化學(xué)形態(tài)這一層。

一句話概括：兩者不是替代關(guān)系，是分工關(guān)系。產(chǎn)品參數(shù)詳見 KH-560 產(chǎn)品頁(yè)與 EB200 產(chǎn)品頁(yè)，同系列單體的完整清單見環(huán)氧基硅烷欄目。

二、為什么 EB200 不用預(yù)水解？低聚物到底“預(yù)”了什么？

單體 KH-560 的三個(gè)甲氧基必須先水解成硅醇（Si-OH），才能與無機(jī)基材表面的羥基縮合成鍵。而水解這一步對(duì)條件極其挑剔：醇水比 1:2~1:5、冰醋酸把 pH 壓在 4.0~5.0、攪拌 15~20 分鐘至澄清、再靜置熟化 30 分鐘——任何一個(gè)參數(shù)跑偏，都會(huì)走向“自聚報(bào)廢”而不是“水解完成”。

EB200 在出廠前就完成了部分水解與縮合，分子里已經(jīng)預(yù)形成了硅氧烷網(wǎng)絡(luò)和殘余硅醇。加入水性體系后，它跳過了最不可控的“現(xiàn)場(chǎng)水解”環(huán)節(jié)，直接進(jìn)入展膜與成鍵階段。代價(jià)也很明確：低聚物分子量大、滲透性低于單體，對(duì)“鉆進(jìn)填料孔隙做完整包覆”這類場(chǎng)景不如單體徹底——這就是兩者分工的化學(xué)根源。

延伸閱讀：水解液放久了還能不能用，見 硅烷偶聯(lián)劑水解后硅醇的保存期限還能不能用？；水解液 pH 的在線監(jiān)控方法，見 替代驗(yàn)證：水解液穩(wěn)定性與 pH 值監(jiān)控。

三、水性體系里 KH-560 為什么會(huì)發(fā)渾，EB200 為什么不會(huì)？

把未水解的 KH-560 直接倒進(jìn)中性水里，水解速率失去控制：大量硅醇在短時(shí)間內(nèi)生成，又迅速互相縮聚，表現(xiàn)就是溶液發(fā)白、出現(xiàn)絮狀沉淀——這一桶基本就報(bào)廢了。正確做法是先把水調(diào)成酸性緩沖環(huán)境（pH 4.0~5.0），讓水解以可控速率進(jìn)行，再去做包覆。

EB200 不會(huì)出現(xiàn)這個(gè)問題，因?yàn)樗呀?jīng)越過了縮聚高峰：殘余可水解的甲氧基少，再縮聚的空間小，加進(jìn)水性體系不會(huì)自聚發(fā)渾，也不會(huì)分層沉淀。唯一的例外是 pH>9 的強(qiáng)堿性體系——長(zhǎng)期儲(chǔ)存仍會(huì)緩慢縮聚，所以它適合中性至弱酸性的水性環(huán)氧、水性聚氨酯乳液，加入時(shí)機(jī)選在調(diào)漆末段，避免與強(qiáng)酸/強(qiáng)堿組分長(zhǎng)時(shí)間接觸。

四、水性涂料提附著力，用量為什么只有 0.3%~1%？

因?yàn)樵谒云崤浞嚼?，EB200 承擔(dān)的是配方功能助劑的角色，而不是填料包覆的主劑。它的工作對(duì)象是“漆膜與基材的界面”：在 5052 鋁合金、玻璃、陶瓷、混凝土等無機(jī)基材表面形成致密的硅烷交聯(lián)層，把漆膜的“物理搭接”升級(jí)成“化學(xué)鍵合”。這個(gè)任務(wù)只需要覆蓋界面，不需要覆蓋填料的全部分散，所以按體系總固含量的 0.3%~1% 計(jì)量就夠。

用量下限有講究：低于固含量 0.3% 時(shí)，硅氧烷交聯(lián)層不完整，最典型的表現(xiàn)就是耐鹽霧不達(dá)標(biāo)、水煮后起泡——把用量提到 0.5%~0.8% 通常就能顯著改善。順帶的收益還包括輔助顏料分散、降低漆膜吸水率。水性體系里的投料位置選擇，可以參考 乳膠漆該加哪種硅烷？三個(gè)投料位置，對(duì)應(yīng)三套牌號(hào)；添加量與分散性的關(guān)系見 硅烷偶聯(lián)劑添加量和填料分散性呈什么關(guān)系？

五、玻纖增強(qiáng)、高填充粉體為什么還得用 KH-560？

填料表面處理的目標(biāo)是完整的單分子層包覆：偶聯(lián)劑要按填料的有效比表面積足量覆蓋，用量按填料總質(zhì)量的 0.5%~2.0% 計(jì)算。這件事要求助劑分子小、滲透好、能逐個(gè)“鋪”在填料表面——這正是單體的強(qiáng)項(xiàng)，低聚物反而因?yàn)榉肿哟蟆佌孤蕴潯?

所以玻纖增強(qiáng)熱塑/熱固塑料、高填充無機(jī)粉體改性、電子封裝與覆銅板、鑄造型砂、環(huán)氧膠粘劑這些場(chǎng)景，KH-560 仍是默認(rèn)答案：它提升的是復(fù)合材料的干濕態(tài)力學(xué)強(qiáng)度、層間剪切強(qiáng)度和濕態(tài)電氣性能。工藝上配套的是霧化噴灑、分段滴加等干法/半干法處理手段，處理均勻性的判斷方法見 硅烷偶聯(lián)劑分散不良的宏觀失效怎么表征？

六、甲醇釋放與氣味，環(huán)保賬怎么算？

KH-560 水解時(shí)按化學(xué)計(jì)量釋放甲醇，每摩爾單體水解大約放出三摩爾甲醇，車間氣味與 VOC 壓力都集中在這個(gè)環(huán)節(jié)，烘干段還要專門脫除殘留甲醇。EB200 因?yàn)榇蟛糠旨籽趸呀?jīng)反應(yīng)掉，甲醇釋放量顯著低于單體，更環(huán)保低味，對(duì)車間沒有烘干脫甲醇的硬要求。

但要把賬算全：EB200 是進(jìn)口低聚物產(chǎn)品，采購(gòu)成本明顯高于國(guó)產(chǎn)大宗量產(chǎn)的 KH-560。合理的算法是“原料價(jià)差 + 工藝成本”：省掉水解工位、報(bào)廢率、烘干能耗和廢水處理，再疊加低氣味的車間環(huán)境收益，在水性配方里往往能打平甚至反超；而在成本敏感的干法填料大宗處理里，KH-560 依然是最便宜的選擇。

七、儲(chǔ)存期 3 個(gè)月 vs 4 小時(shí)，產(chǎn)線怎么排？

KH-560 的水解液是“現(xiàn)配現(xiàn)用”品：從配液算起 4 小時(shí)內(nèi)必須用完，超時(shí)即使外觀澄清也已失去反應(yīng)活性，發(fā)渾的直接整桶報(bào)廢。這要求產(chǎn)線把配液節(jié)拍和填料處理節(jié)拍對(duì)齊，班組長(zhǎng)要盯配液時(shí)間標(biāo)簽。

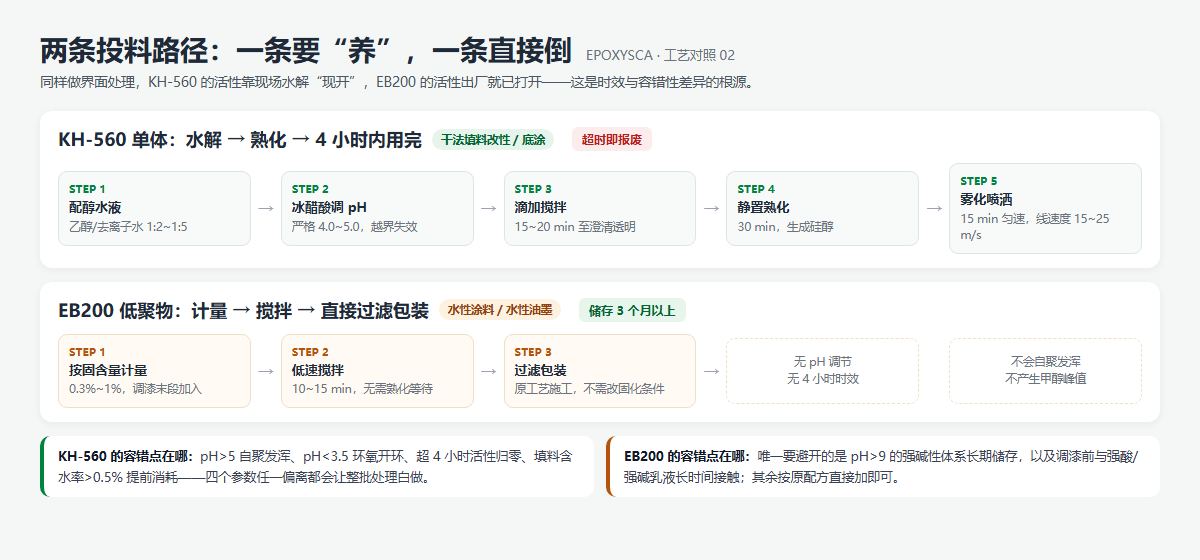

EB200 沒有時(shí)效閘門：配好的水性體系常溫存放 3 個(gè)月以上不會(huì)自聚發(fā)渾，可以預(yù)混、可以庫(kù)存，產(chǎn)線排產(chǎn)自由度完全不同。兩條路徑的完整對(duì)照見下圖。

八、現(xiàn)場(chǎng)失效，先查工藝還是先換牌號(hào)？

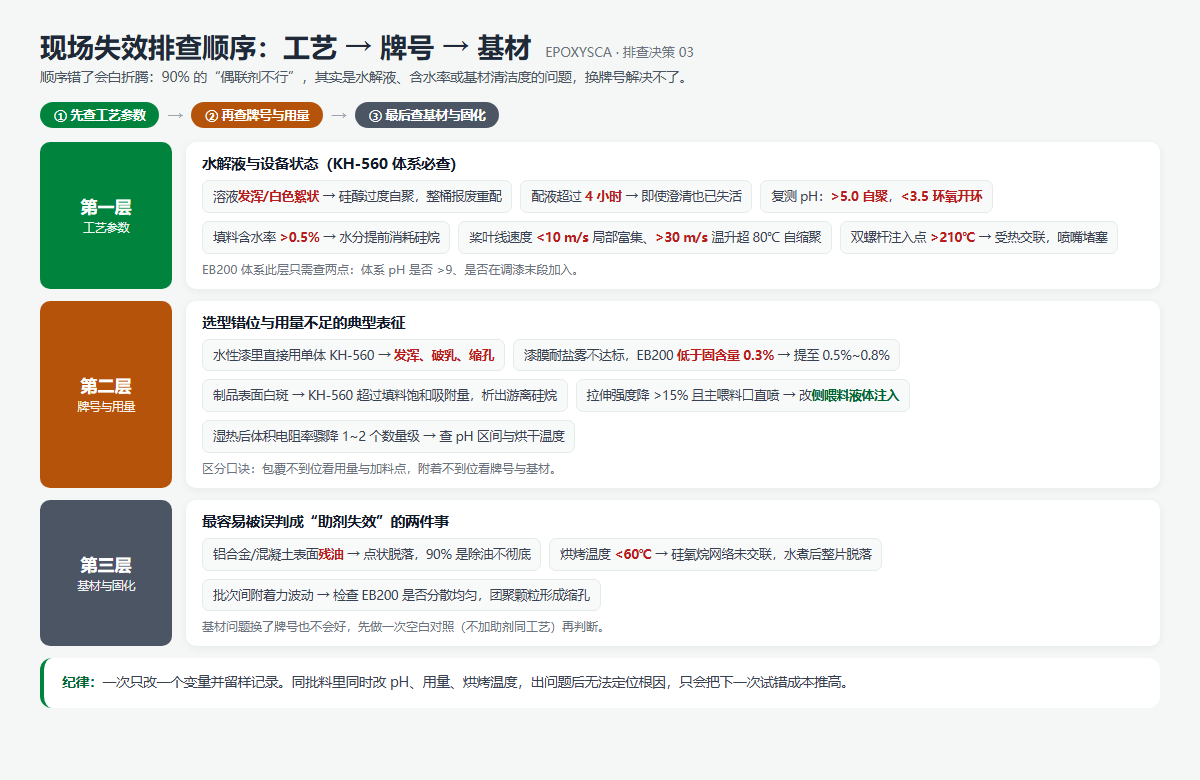

先查工藝，再查牌號(hào)，最后查基材——順序錯(cuò)了會(huì)白折騰，因?yàn)榇蟛糠帧芭悸?lián)劑不行”其實(shí)是水解液、含水率或基材清潔度的問題。

九、什么情況能用 EB200 替代 KH-560？

替代成立的三個(gè)條件：水性體系、目標(biāo)是基材附著力而非填料包覆、希望取消水解工位并降低氣味。滿足這些，即使油性體系里對(duì)耐水耐候和低甲醇有更高要求，也可以優(yōu)先考慮 EB200。

替代不成立的三種情況：干法填料表面包覆（要完整單分子層）、玻纖浸潤(rùn)劑與覆銅板（要滲透與界面剪切強(qiáng)度）、成本敏感的大宗粉體處理（單體便宜得多）。

決定替代后，配方要做三處修正：用量口徑從“填料質(zhì)量百分比”改為“體系固含量百分比”；投料點(diǎn)從填料處理工序改到調(diào)漆末段；取消水解工位與 pH 調(diào)節(jié)環(huán)節(jié)，同時(shí)把體系 pH 控制在 9 以下。

相關(guān)閱讀：電子灌封膠用硅烷偶聯(lián)劑怎么選？用量、加料順序與相容性 8 問；硅酮密封膠體系的選型見 硅烷偶聯(lián)劑對(duì)硅酮密封膠性能有什么影響？。如需 EB200 樣品與水性配方技術(shù)支持，歡迎通過聯(lián)系我們頁(yè)面獲取。
