硅烷偶聯(lián)劑分散不良會導致復合材料界面結合力下降與吸水率超標。本文排查水解液pH值、醇水比及混合剪切力對成膜的影響，提供同類牌號選型對照與工藝修正參數(shù)，以解決局部應力集中引發(fā)的早期微裂紋問題。

本文目錄

• 一、分散不良的宏觀失效表征

• 二、水解液配制參數(shù)與失效邊界

• 三、混合工藝與剪切力控制

• 四、同類牌號選型對照與差異分析

• 五、偶聯(lián)劑選型與用量參考

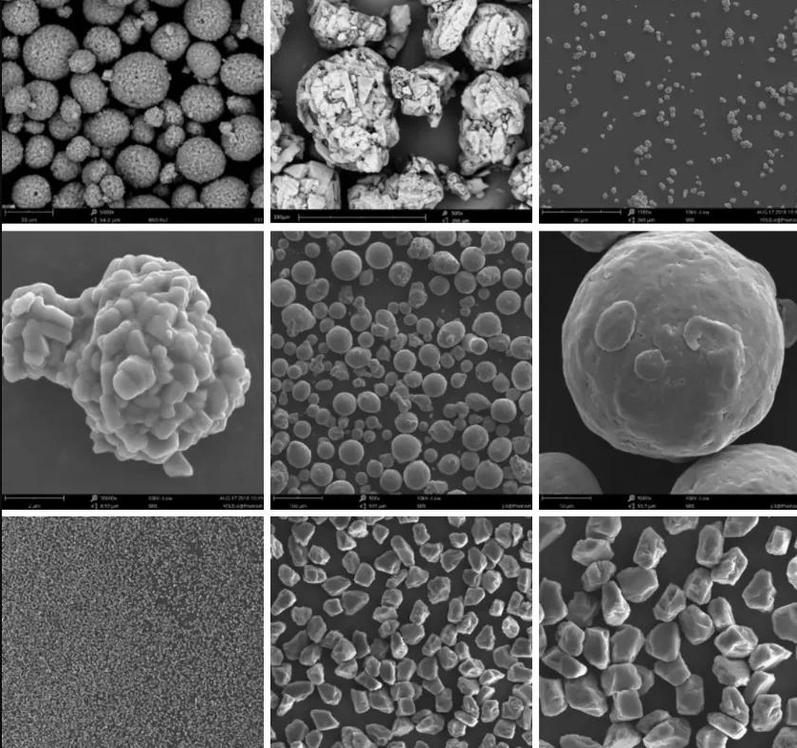

一、分散不良的宏觀失效表征

當偶聯(lián)劑在無機填料表面未形成均勻單分子層時，復合材料界面會出現(xiàn)缺陷。拉伸測試中，若偶聯(lián)劑團聚，斷裂伸長率下降通常超15%。濕熱老化測試（85℃、85%RH，500小時）中，界面脫粘會導致體積電阻率下降1至2個數(shù)量級。分散不良的核心物理特征是局部應力集中引發(fā)早期微裂紋擴展，最終表現(xiàn)為宏觀力學性能驟降。

二、水解液配制參數(shù)與失效邊界

硅烷需水解生成硅醇（Si-OH）后與填料反應。水解液pH值和醇水比例決定縮聚反應速度與程度。

水解液配制后需在4小時內使用。超時會導致硅醇過度縮聚生成低聚物，失去與填料表面的反應活性。

四、混合工藝與剪切力控制

噴灑時的機械剪切力直接影響液膜厚度與均勻性。使用高速混合機時，槳葉線速度建議控制在15–25 m/s。

線速度低于10 m/s時，物料翻動不足，偶聯(lián)劑易局部富集，干燥后填料表面形成結晶斑。線速度高于30 m/s時，劇烈摩擦使物料溫度超80℃，加速硅醇自縮聚，導致偶聯(lián)劑接觸填料前交聯(lián)。處理高比表面積填料（如白炭黑）時，須分段滴加，總時間不少于15分鐘，確保液滴充分鋪展。

五、同類牌號選型對照與差異分析

不同官能團與碳鏈長度的牌號在反應活性與耐水性上存在差異。

甲氧基硅烷（如KH-560）水解速度比乙氧基硅烷（如KH-550）快，但乙氧基硅烷水解液穩(wěn)定性更好、適用期更長、揮發(fā)性低且氣味小。KH-792含雙氨基，極性強，在極性樹脂中相容性優(yōu)于KH-550，在非極性聚烯烴體系中需配合相容劑。

六、偶聯(lián)劑選型與用量參考

偶聯(lián)劑需覆蓋填料有效比表面積，常規(guī)添加量為填料質量的0.5%–2.0%。過量會形成柔性多層結構，導致模量下降。

上述添加量基于干燥填料總質量計算。若填料含水率大于0.5%，須預先烘干，否則水分會消耗偶聯(lián)劑，導致界面有效量不足。

七、高頻問答

適合高填充碳酸鈣體系嗎？

推薦KH-550或KH-792。碳酸鈣表面弱堿性，KH-792雙氨基結構潤濕包覆效果更好，可提升填充量上限。

水解液靜置半天發(fā)白變渾，還能噴灑嗎？

不能。發(fā)渾表明硅醇已縮聚生成不溶性低聚物。此時噴灑無法形成單分子層，會導致界面結合力大幅下降，須重新配制。

填料含水率超標，多加點偶聯(lián)劑能彌補嗎？

不建議。水分會優(yōu)先消耗硅烷使其自聚。含水率大于0.5%應先烘干至0.1%以下。盲目增加用量會導致界面殘留游離硅烷，降低耐水性。

效果不理想怎么排查分散問題？

可用甲苯連續(xù)抽提處理后的填料4-8小時。若表面紅外吸收峰強度下降不超10%，說明主要為化學鍵合；若下降明顯，需調整水解液pH或剪切力。

起訂量和交貨周期怎么算？

常規(guī)牌號如KH-550起訂量為20kg/桶，交貨周期與排產(chǎn)計劃需聯(lián)系業(yè)務部門確認。大包裝如IBC噸桶需單獨評估，不提供標準倉儲承諾。

八、延伸閱讀

延伸閱讀

• 抗紫外線硅烷偶聯(lián)劑的作用與用途

• 硅烷偶聯(lián)劑KH-550：高性能材料的關鍵解決方案

• 提升材料性能的秘密武器：硅烷偶聯(lián)劑KH-792解析

• 評論：硅烷偶聯(lián)劑——硅產(chǎn)業(yè)鏈的“彈性引擎”，迎政策與市場雙重拐點

• 抗紫外線硅烷偶聯(lián)劑：特性、應用與使用指南

• 防水硅烷偶聯(lián)劑與荷葉效應：原理、應用與使用指南

• 硅烷偶聯(lián)劑KH-570的主要應用領域與性能優(yōu)勢

相關閱讀：顏料分散劑復配相容性判斷；水解液穩(wěn)定性與 pH 值監(jiān)控
