您好！歡迎訪問(wèn)依帕克斯官網(wǎng)！
銷(xiāo)售咨詢熱線：
020-82089162
新聞資訊
NEWS新聞資訊
NEWS硅烷改性聚醚（MS）密封膠的配方表，無(wú)論各家怎么命名，拆開(kāi)都是六段式結(jié)構(gòu)：基礎(chǔ)聚合物（端硅烷基聚醚）+ 增塑劑 + 填料 + 增粘樹(shù)脂 + 硅烷偶聯(lián)劑 + 催化劑及其他助劑。其中端硅烷基聚醚占 30%~40%，是濕固化交聯(lián)的主鏈；碳酸鈣等填料占 25%~35%，負(fù)責(zé)補(bǔ)強(qiáng)與降本；硅烷偶聯(lián)劑占比最?。?.3%~1.5%），卻同時(shí)承擔(dān)增粘與捕水兩個(gè)任務(wù)。
拿到一份配方表，建議按“先找主鏈、再看硅烷、最后核對(duì)助劑”的順序讀：確認(rèn)端硅烷基聚醚的官能度（二官能/三官能決定模量與伸長(zhǎng)率），再看硅烷偶聯(lián)劑選的是氨基、環(huán)氧還是異氰酸酯型，基本就能判斷這份膠的定位是通用建筑、裝配式接縫還是工業(yè)裝配。
配方比例沒(méi)有“標(biāo)準(zhǔn)答案”，只有行業(yè)通用的參考區(qū)間。下表是 MS 密封膠各段組分的常見(jiàn)落點(diǎn)，供對(duì)照自己的配方讀數(shù)：
| 組分 | 代表原料 | 典型區(qū)間 | 主要作用 |
|---|---|---|---|
| 基礎(chǔ)聚合物 | 端硅烷基聚醚（MS 樹(shù)脂） | 30%~40% | 濕固化交聯(lián)主鏈 |
| 增塑劑 | DINP / 檸檬酸酯類(lèi) | 20%~30% | 調(diào)軟硬度與擠出性 |
| 填料 | 重鈣 / 輕鈣 / 滑石粉 | 25%~35% | 補(bǔ)強(qiáng)、降本、調(diào)觸變 |
| 增粘樹(shù)脂 | 萜烯 / 酚醛 / 松香酯 | 3%~8% | 初粘與難粘基材浸潤(rùn) |
| 硅烷偶聯(lián)劑 | 氨基 / 環(huán)氧 / NCO 型 | 0.3%~1.5% | 增粘 + 捕水 + 促固化 |
| 催化劑及助劑 | 有機(jī)錫 / 胺類(lèi) / 觸變劑 | 1%~3% | 表干、觸變、儲(chǔ)穩(wěn) |
比例微調(diào)的邏輯：想更軟、伸長(zhǎng)率更高，提增塑劑、降填料；想更快表干，動(dòng)催化劑并用活性更高的硅烷；附著力不達(dá)標(biāo)，優(yōu)先動(dòng)硅烷偶聯(lián)劑的類(lèi)型與用量，而不是大面積改配方。
很多采購(gòu)在 1688 上問(wèn)“MS 密封膠配方是什么”，其實(shí)是想問(wèn)怎么把一張陌生的配方表讀懂。一句話概括：MS 配方 = 一條會(huì)“遇濕自交聯(lián)”的聚醚主鏈，用增塑劑調(diào)軟硬、用填料撐強(qiáng)度、用硅烷搭橋粘基材、用催化劑控制固化節(jié)奏。
讀表時(shí)抓三個(gè)關(guān)鍵位：①主鏈官能度——決定膠是高模量（結(jié)構(gòu)裝配）還是低模量（伸縮縫）；②硅烷類(lèi)型——決定對(duì)哪些基材粘得牢；③有沒(méi)有補(bǔ)硅烷“捕水劑”——決定儲(chǔ)存穩(wěn)定性?？炊@三處，配方表就從“天書(shū)”變成了“體檢報(bào)告”。
硅烷偶聯(lián)劑分子一端是可水解烷氧基，水解后生成的硅醇能與玻璃、金屬、無(wú)機(jī)填料表面的羥基縮合形成共價(jià)鍵；另一端的有機(jī)官能團(tuán)（氨基、環(huán)氧基等）與聚醚體系相容并參與固化。一頭連無(wú)機(jī)、一頭連有機(jī)，在膠層與基材之間搭起“分子橋”，這就是附著力促進(jìn)的來(lái)源。
在 MS 膠里它還有第二份工作：捕水。乙烯基三甲氧基硅烷（A-171）等對(duì)水更敏感的硅烷會(huì)優(yōu)先與配方中的微量水分反應(yīng)，保護(hù)端硅烷基聚醚不提前水解交聯(lián)，從而保證儲(chǔ)存期。所以配方表里同時(shí)出現(xiàn)“增粘硅烷”和“捕水硅烷”兩類(lèi)，屬于正常配置。

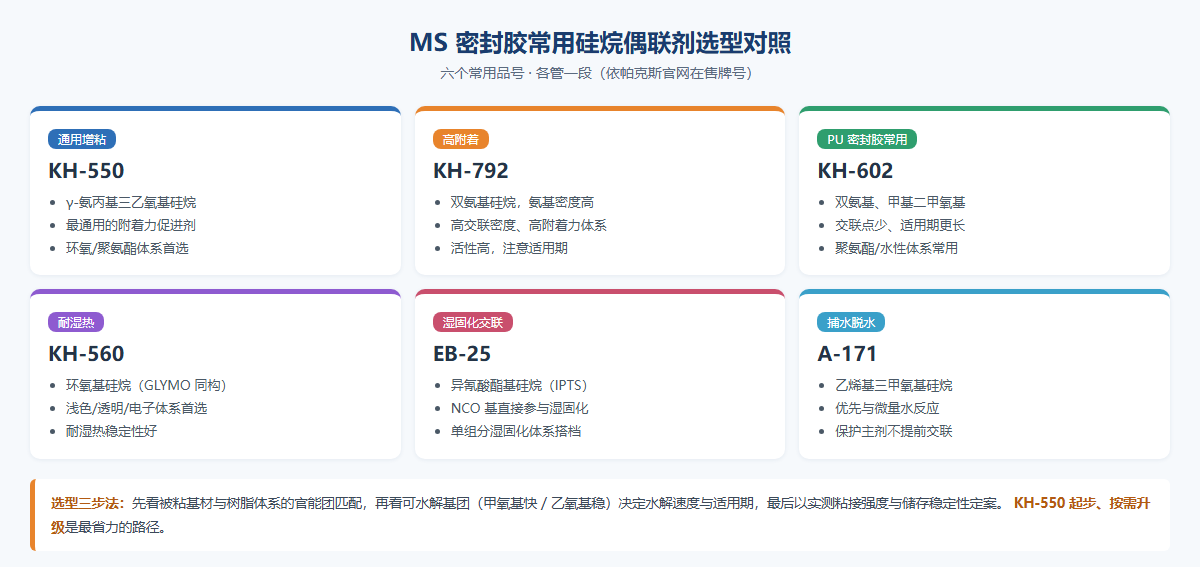

| 牌號(hào) | 類(lèi)型 | 特點(diǎn)與定位 | 典型用法 |
|---|---|---|---|
| KH-550 | 氨基硅烷（單氨基） | 最通用的附著力促進(jìn)劑，活性適中 | 通用增粘首選，填料處理或摻混 |
| KH-792 | 氨基硅烷（雙氨基） | 氨基密度高、附著與交聯(lián)密度更高 | 高要求基材，注意適用期 |
| KH-602 | 氨基硅烷（雙氨基） | 交聯(lián)點(diǎn)少、適用期更長(zhǎng) | 聚氨酯/MS 體系常用 |
| KH-560 | 環(huán)氧基硅烷 | 耐濕熱、不黃變，淺色體系友好 | 淺色/透明膠與電子場(chǎng)景 |
| EB-25 | 異氰酸酯基硅烷 | NCO 基直接參與濕固化交聯(lián) | 單組分濕固化體系搭檔 |
| A-171 | 乙烯基硅烷 | 水解快，優(yōu)先與微量水反應(yīng) | 配方內(nèi)捕水脫水劑 |
選型路徑建議“KH-550 起步、按需升級(jí)”：通用場(chǎng)景先用 KH-550 打底；對(duì)附著力和交聯(lián)密度要求高再換 KH-792 或 KH-602；淺色、透明、耐濕熱要求高用 KH-560；單組分濕固化需要更強(qiáng)交聯(lián)時(shí)引入 EB-25；最后按儲(chǔ)存期表現(xiàn)決定是否補(bǔ) A-171 作捕水劑。

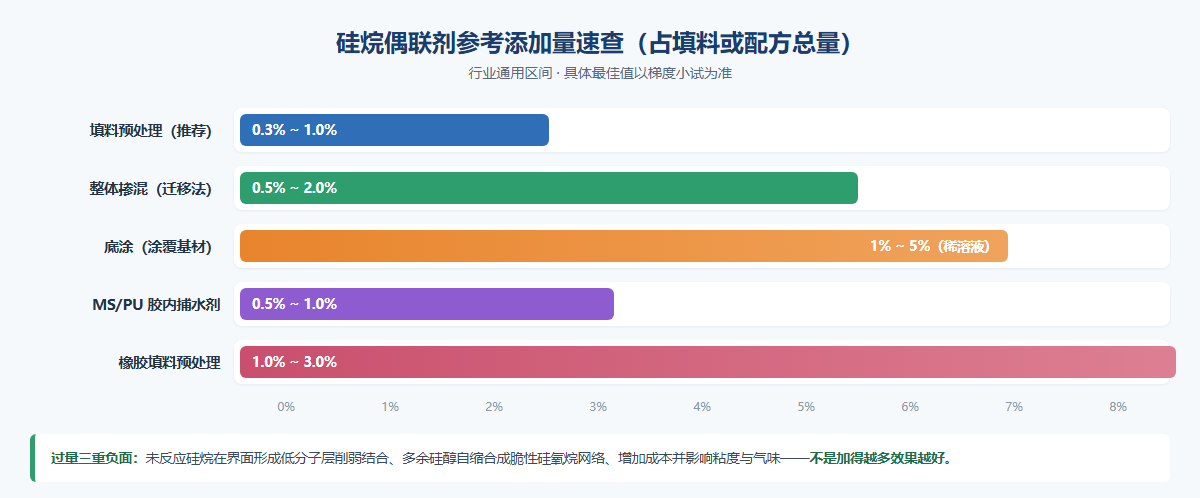

硅烷偶聯(lián)劑的行業(yè)通用區(qū)間是填料或配方總量的 0.3%~1.5%，不同加料方式對(duì)應(yīng)不同口徑：
| 加料方式 | 參考用量 | 說(shuō)明 |
|---|---|---|
| 填料預(yù)處理（推薦） | 0.3%~1.0% | 醇/水稀釋后噴霧混入，100~120℃ 烘干 |
| 整體摻混（遷移法） | 0.5%~2.0% | 混料階段直接加入，工藝簡(jiǎn)單 |
| 底涂法 | 1%~5% 稀溶液 | 涂覆基材表干后施膠，雙面改性 |
| 膠內(nèi)捕水劑 | 0.5%~1.0% | 視包裝與儲(chǔ)存要求定 |
切記不是加得越多越好：過(guò)量硅烷會(huì)在界面形成低分子層削弱結(jié)合，多余硅醇還會(huì)自縮合成脆性硅氧烷網(wǎng)絡(luò)，反而降低力學(xué)性能并推高成本。最佳值必須靠梯度小試（例如 0.5% / 0.8% / 1.2% 三檔）確定。
| 對(duì)比項(xiàng) | MS 密封膠（硅烷改性聚醚） | 硅酮密封膠（硅膠） |
|---|---|---|
| 基礎(chǔ)聚合物 | 端硅烷基聚醚（有機(jī)主鏈） | 聚硅氧烷（硅氧主鏈） |
| 環(huán)保性 | 無(wú)溶劑、不含異氰酸酯，低 VOC 低氣味 | 脫醇/脫酸型有醇類(lèi)或乙酸小分子釋放 |
| 可涂覆性 | 表面可刷漆覆涂 | 多數(shù)硅膠表面難以覆涂 |
| 基材適應(yīng) | 對(duì)多數(shù)基材無(wú)腐蝕、無(wú)滲油 | 對(duì)某些銅/PC 等基材需謹(jǐn)慎選型 |
| 典型代價(jià) | 長(zhǎng)期耐候性略遜于硅膠 | 成本高、不可覆涂 |
一句話：室內(nèi)裝配、需要覆涂、在意環(huán)保氣味的場(chǎng)景優(yōu)先 MS；超長(zhǎng)期戶外耐候與極端溫域交給硅酮。兩者在配方層面最大的共同點(diǎn)，恰恰是都離不開(kāi)硅烷偶聯(lián)劑做界面搭橋。
1688 上高頻的提問(wèn)“MS 膠配方能自己調(diào)嗎、加多少”，答案是：可以做梯度小試，但要在固定基準(zhǔn)配方上單變量調(diào)整，不建議憑經(jīng)驗(yàn)大改。推薦流程：固定主鏈與填料體系 → 只動(dòng)硅烷類(lèi)型或用量 → 制樣測(cè)表干、實(shí)干、拉伸粘接（浸水前后） → 與基準(zhǔn)樣對(duì)比定檔。
四個(gè)最常見(jiàn)的坑：①硅烷直接倒進(jìn)主劑不做預(yù)稀釋?zhuān)植窟^(guò)濃導(dǎo)致團(tuán)聚；②忽視水解液“現(xiàn)配現(xiàn)用”，配好的稀釋液放置過(guò)夜已自聚失效；③只測(cè)干態(tài)粘接，不測(cè)浸水后保持率，漏掉耐水短板；④加量寧多勿少，反而做出“發(fā)脆”的樣片。按第六節(jié)的區(qū)間起步、單變量梯度推進(jìn)，基本都能落在合理的窗口里。
地址：廣州市黃埔區(qū)紅荔西路3號(hào)
郵箱：epoxy@epoxysca.com
傳真：
電話
微信掃一掃
