硅烷偶聯(lián)劑與分散劑復(fù)配導(dǎo)致色漿粘度飆升，本質(zhì)是兩者在顏料表面發(fā)生競(jìng)爭(zhēng)吸附及界面層空間位阻沖突。解決此問題的核心在于精準(zhǔn)控制硅烷水解pH值，并確保硅烷官能團(tuán)與分散劑錨固基團(tuán)的化學(xué)匹配。

本文目錄

• 一、硅烷在顏料界面的成鍵與縮合機(jī)理

• 二、競(jìng)爭(zhēng)吸附與空間位阻失效原理

• 三、同類硅烷牌號(hào)選型與參數(shù)對(duì)照

• 四、復(fù)配工藝控制邊界與評(píng)估數(shù)據(jù)

• 五、失效現(xiàn)象排查與干預(yù)策略

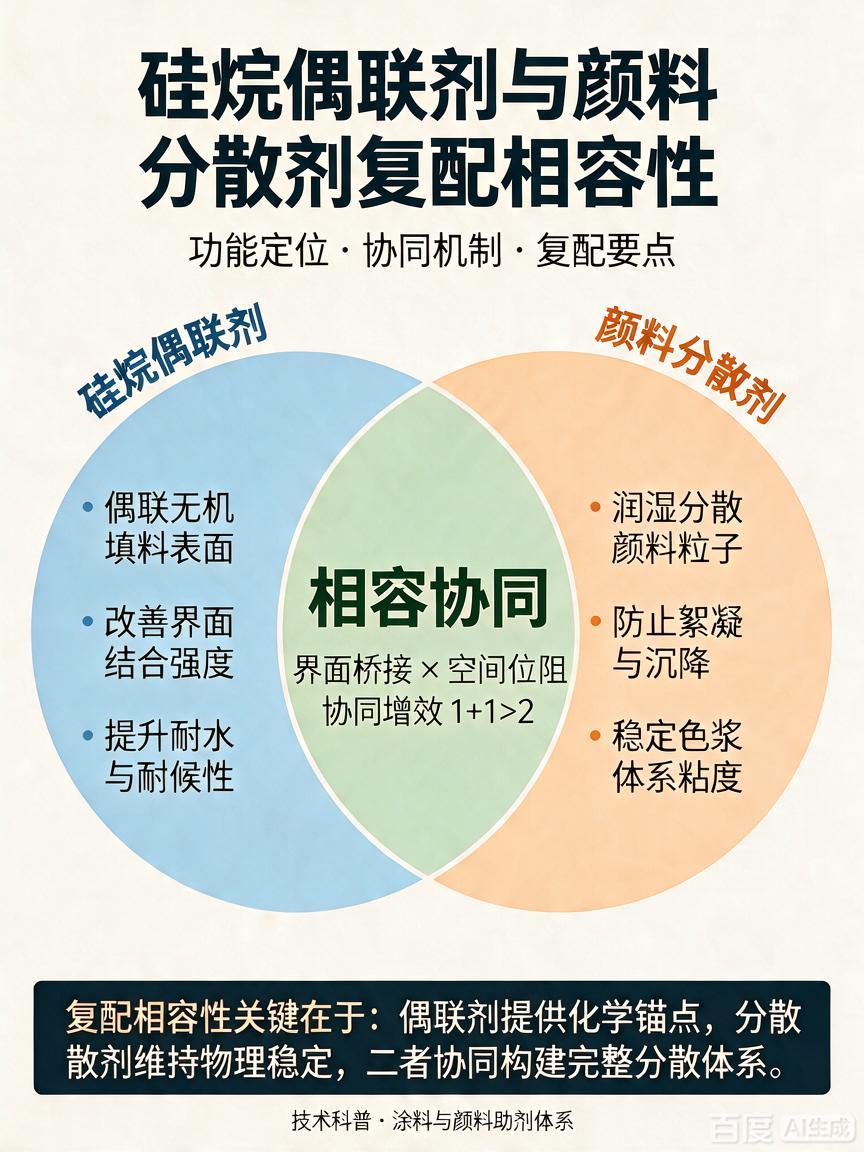

一、硅烷在顏料界面的成鍵與縮合機(jī)理

無機(jī)顏料表面分布大量活性羥基。硅烷偶聯(lián)劑通式為 Y-R-SiX3，其作用分為三步：首先是水解，烷氧基（X）在水和酸性條件下轉(zhuǎn)化為硅醇基（Si-OH）；其次是縮合，硅醇基之間發(fā)生脫水縮合形成低聚物，同時(shí)與顏料表面的羥基發(fā)生縮合反應(yīng)，形成穩(wěn)定的 Si-O-M（M為金屬或非金屬）共價(jià)鍵；最后是界面層構(gòu)建，未參與表面反應(yīng)的硅醇基在干燥固化過程中相互交聯(lián)，形成致密的三維網(wǎng)絡(luò)界面層。

這一界面層厚度通常在納米級(jí)別，將無機(jī)顏料與有機(jī)樹脂緊密連接。在酸性條件（pH 3.5-4.5）下，硅烷的水解速率遠(yuǎn)大于縮合速率，有利于硅醇基充分生成并均勻吸附于顏料表面；隨后在加熱條件下，縮合反應(yīng)加速，形成致密界面層。若硅烷未充分水解或交聯(lián)度不足，界面層存在微觀缺陷，后續(xù)加入的分散劑分子便會(huì)穿透缺陷直接與顏料表面結(jié)合，引發(fā)后續(xù)的空間位阻沖突。

二、競(jìng)爭(zhēng)吸附與空間位阻失效原理

當(dāng)硅烷與分散劑同時(shí)存在于體系中時(shí)，分散劑的錨固基團(tuán)（如羧基、磷酸酯基）與硅烷水解產(chǎn)生的硅醇基均會(huì)試圖與顏料表面的羥基結(jié)合。若分散劑的溶劑化鏈段被硅烷分子擠壓，其原本用于維持顆粒間距的空間位阻效應(yīng)將大幅削弱。

宏觀表現(xiàn)為顏料顆粒重新聚集，色漿粘度急劇升高或出現(xiàn)絮凝。此外，若硅烷官能團(tuán)與分散劑錨固基團(tuán)發(fā)生酸堿中和反應(yīng)，會(huì)直接破壞分散劑的錨固力，導(dǎo)致分散體系徹底崩潰。

三、同類硅烷牌號(hào)選型與參數(shù)對(duì)照

針對(duì)不同顏料與分散劑體系，需選擇匹配的硅烷牌號(hào)。以下選取三種常用牌號(hào)進(jìn)行參數(shù)與適用性對(duì)照：

差異點(diǎn)與選型依據(jù)說明：

KH-560 含有環(huán)氧基，反應(yīng)活性適中，水解速率較慢，與多羥基分散劑相容性好，適用于高比表面積且需要溫和反應(yīng)的顏料體系。KH-570 含有甲基丙烯酰氧基，其雙鍵結(jié)構(gòu)不僅提供額外的空間位阻，還能在后續(xù)樹脂固化時(shí)參與共聚，與高分子聚合物分散劑匹配度高，在鈦白粉等無機(jī)粉體中降粘效果顯著。KH-550 含有氨基，呈弱堿性，其水解速率極快，且會(huì)與聚羧酸或磷酸酯類分散劑的酸性錨固基團(tuán)發(fā)生不可逆的中和反應(yīng)，導(dǎo)致分散劑失效，故在常規(guī)復(fù)配體系中應(yīng)嚴(yán)格避免使用。選型時(shí)，必須確保硅烷官能團(tuán)不與分散劑錨固基團(tuán)發(fā)生副反應(yīng)。

四、復(fù)配工藝控制邊界與評(píng)估數(shù)據(jù)

為避免競(jìng)爭(zhēng)吸附，必須嚴(yán)格遵循“先硅烷包覆固化，后添加分散劑”的工藝順序。

在顏料質(zhì)量 1% 硅烷添加量、分散劑標(biāo)準(zhǔn)用量、25℃ 靜置 24h 的條件下，相容性評(píng)估數(shù)據(jù)如下：

• KH-560 配多羥基分散劑處理氧化鐵紅：相容性良好，粘度下降 30%。

• KH-570 配高分子分散劑處理鈦白粉：相容性良好，細(xì)度穩(wěn)定在 15μm 以下。

• KH-550 配聚羧酸分散劑：相容性較差，24h 內(nèi)出現(xiàn)明顯絮凝與粘度飆升。

五、失效現(xiàn)象排查與干預(yù)策略

當(dāng)復(fù)配體系降粘失敗或粘度異常時(shí)，需按以下路徑排查：

首先，檢查硅烷水解液的澄清度。若水解液發(fā)白渾濁，說明硅烷已在水相中發(fā)生自縮聚形成微凝膠，失去與顏料表面羥基反應(yīng)的能力，此時(shí)添加分散劑無效，必須重新配制水解液。

其次，核查添加時(shí)機(jī)與物料狀態(tài)。若在硅烷未烘干的濕態(tài)顏料中直接加入分散劑，硅烷與分散劑會(huì)在液相中形成氫鍵絡(luò)合物，導(dǎo)致分散劑被提前消耗。正確做法是確保顏料表面硅烷交聯(lián)固化完全后再進(jìn)行分散劑添加。

高頻問答

硅烷處理完的顏料，加分散劑后變豆腐塊怎么調(diào)？

這是競(jìng)爭(zhēng)吸附或酸堿中和失效。若用氨基硅烷配聚羧酸分散劑，需更換硅烷；若是順序錯(cuò)誤，需將硅烷先水解烘烤固化后再加。

硅烷水解液第二天發(fā)渾，還能和分散劑一起用嗎？

不能。發(fā)渾表明硅烷已自縮聚形成微凝膠，失去與顏料反應(yīng)能力。繼續(xù)使用會(huì)導(dǎo)致包覆不均，分散劑無法發(fā)揮降粘作用，必須重新配制。

用氨基硅烷處理鈦白粉，為什么加分散劑沒效果？

氨基硅烷呈堿性，其官能團(tuán)與鈦白粉表面的作用機(jī)理不同于常規(guī)分散劑，兩者可能競(jìng)爭(zhēng)吸附。建議先確認(rèn)分散劑的離子類型與加料順序，再通過小試比較。

硅烷有效成分偏低，能加大用量補(bǔ)償嗎？

不建議。盲目增加用量會(huì)導(dǎo)致顏料表面形成多層物理吸附，未反應(yīng)硅烷自縮聚會(huì)引起粘度上升和穩(wěn)定性下降。需維持標(biāo)準(zhǔn)用量。

延伸閱讀

• 抗紫外線硅烷偶聯(lián)劑的作用與用途

• 硅烷偶聯(lián)劑KH-550：高性能材料的關(guān)鍵解決方案

• 提升材料性能的秘密武器：硅烷偶聯(lián)劑KH-792解析

• 評(píng)論：硅烷偶聯(lián)劑——硅產(chǎn)業(yè)鏈的“彈性引擎”，迎政策與市場(chǎng)雙重拐點(diǎn)

• 抗紫外線硅烷偶聯(lián)劑：特性、應(yīng)用與使用指南

• 防水硅烷偶聯(lián)劑與荷葉效應(yīng)：原理、應(yīng)用與使用指南

• 硅烷偶聯(lián)劑KH-570的主要應(yīng)用領(lǐng)域與性能優(yōu)勢(shì)

相關(guān)閱讀：硅烷偶聯(lián)劑分散不良的宏觀失效怎么表征？
