在UV固化的極短窗口內(nèi)，硅烷偶聯(lián)劑需同步完成水解縮合與自由基聚合。含雙鍵的甲基丙烯酰氧基硅烷（如KH-570）適配性較高，但必須嚴(yán)格控制體系水分，否則易發(fā)生自聚失效。本文解析其化學(xué)原理與選型決策依據(jù)。

本文目錄

• 一、UV體系中硅烷的作用機(jī)理與界面成鍵

• 二、同類硅烷牌號(hào)參數(shù)與選型對(duì)照

• 三、預(yù)水解工藝與水分控制邊界

• 四、基材匹配與附著力提升驗(yàn)證

• 五、無機(jī)填料表面處理工藝參數(shù)

一、UV體系中硅烷的作用機(jī)理與界面成鍵

硅烷偶聯(lián)劑在UV體系中的核心作用，是在無機(jī)基材與有機(jī)樹脂間構(gòu)建化學(xué)鍵合的界面層。其反應(yīng)分為兩個(gè)獨(dú)立但需協(xié)同的階段。

第一階段是水解與縮合。硅烷的烷氧基在微量水或酸催化下，水解生成硅醇（Si-OH）。硅醇隨后與玻璃或金屬表面的羥基發(fā)生脫水縮合，形成穩(wěn)定的Si-O-Si或Si-O-M（M為金屬）共價(jià)鍵。這一過程決定了硅烷在基材表面的錨固強(qiáng)度。界面層的厚度與致密度，直接決定了涂層在冷熱交替環(huán)境下的抗剝離能力。

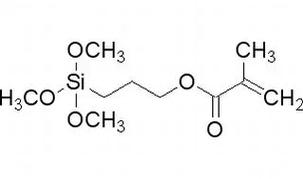

第二階段是參與UV交聯(lián)。以KH-570為例，其末端的甲基丙烯酰氧基含有碳碳雙鍵。在紫外光引發(fā)下，該雙鍵與丙烯酸酯樹脂的雙鍵發(fā)生自由基共聚，將硅烷牢固接入三維交聯(lián)網(wǎng)絡(luò)。

若這兩個(gè)階段速率不匹配，會(huì)導(dǎo)致界面層缺陷。例如，水解過快而UV固化過慢，硅烷易在樹脂本體中自聚形成微凝膠；在厚涂層應(yīng)用中，表層UV固化極快，而底層硅烷因氧氣阻聚導(dǎo)致縮合不完全，最終形成內(nèi)應(yīng)力集中的薄弱區(qū)。因此，理解這一雙階段機(jī)理，是制定合理添加工藝與固化曲線的前提。這要求配方師精確把控光強(qiáng)與時(shí)間。

二、同類硅烷牌號(hào)參數(shù)與選型對(duì)照

針對(duì)UV固化體系，需根據(jù)樹脂類型與固化機(jī)理選擇對(duì)應(yīng)官能團(tuán)的硅烷。以下是三種常用牌號(hào)的參數(shù)對(duì)照與差異分析。

差異點(diǎn)解析：KH-570的甲基丙烯酰氧基與自由基型丙烯酸酯樹脂的共聚活性高，是常規(guī)UV涂料的首選；KH-590的環(huán)氧基不參與自由基聚合，專用于陽離子光固化環(huán)氧體系，提供優(yōu)異的耐化學(xué)品性；VTMO分子結(jié)構(gòu)簡單，乙烯基反應(yīng)活性極高，適用于需要快速交聯(lián)的聚氨酯丙烯酸酯體系，但添加量需嚴(yán)格控制以防爆聚。此外，VTMO由于分子量較小，揮發(fā)性相對(duì)較高，在開放式涂布環(huán)境中需注意損耗；而KH-570的相容性更廣，在混合樹脂體系中表現(xiàn)出更好的穩(wěn)定性。

三、預(yù)水解工藝與水分控制邊界

若采用預(yù)水解工藝，需將硅烷、去離子水與微量冰醋酸按質(zhì)量比1:0.5:0.01混合，持續(xù)攪拌至液體完全透明。

預(yù)水解液在配方中添加時(shí)，必須嚴(yán)格控水。若體系水分殘留過高，會(huì)導(dǎo)致UV固化膜表面發(fā)霧甚至發(fā)白。此時(shí)，需適當(dāng)延長涂布后的表干熟化時(shí)間，以揮發(fā)多余水分。預(yù)水解液化學(xué)性質(zhì)活潑，建議在配制后24小時(shí)內(nèi)使用完畢，避免過度縮合。

四、基材匹配與附著力提升驗(yàn)證

在玻璃基材的UV涂裝中，添加1.5% KH-570預(yù)水解液，可使百格測(cè)試（GB/T 9286）附著力從0級(jí)提升至5級(jí)。該結(jié)論成立需滿足兩個(gè)前提條件：其一，基材表面必須經(jīng)過等離子或電暈處理，以暴露出足夠的活性羥基；其二，UV固化能量需達(dá)到800–1000 mJ/cm2。

若能量不足，交聯(lián)度不夠，水煮后仍會(huì)起皮。因此，附著力提升不僅依賴硅烷選型，更取決于固化工藝的嚴(yán)格執(zhí)行。

五、無機(jī)填料表面處理工藝參數(shù)

對(duì)于含無機(jī)填料的UV體系，硅烷可用于填料表面改性，以降低體系粘度并改善分散性。不同填料的推薦處理工藝如下：

納米填料比表面積大，硅烷用量需重新計(jì)算，避免過量形成多分子層削弱結(jié)合力。

高頻問答

預(yù)水解液配好后放了兩天有點(diǎn)發(fā)渾，還能直接加到UV樹脂里嗎？

不能。發(fā)渾說明硅烷已過度自聚，加入 UV 樹脂后無法形成有效界面鍵合，還會(huì)影響固化。必須重新配制，建議現(xiàn)配現(xiàn)用。

UV涂層固化后表面發(fā)粘，是硅烷加多了還是光照不夠？

通常是硅烷阻聚或遷移至表面所致。需檢查光源能量是否達(dá)標(biāo)，或嘗試改用內(nèi)添加型環(huán)氧硅烷KH-590。

我的體系是陽離子環(huán)氧UV樹脂，選KH-570還是KH-590？

應(yīng)選KH-590。KH-570的甲基丙烯酰氧基不參與陽離子固化，而KH-590的環(huán)氧基能完美匹配陽離子光引發(fā)體系。

在鋁材上做UV涂層，水煮后邊緣起皮，怎么排查原因？

鋁材表面羥基較少，建議改用含氨基的KH-550或雙官能團(tuán)KH-792。添加量控制在1%左右，且涂布前必須進(jìn)行底涂處理。

拿到的硅烷樣品水分指標(biāo)怎么測(cè)，多少算合格？

水分通常采用卡爾費(fèi)休法測(cè)定，合格限值以供需雙方確認(rèn)的規(guī)格書或產(chǎn)品 TDS 為準(zhǔn)。建議要求供應(yīng)商提供同批次 COA 數(shù)據(jù)。

延伸閱讀

• 抗紫外線硅烷偶聯(lián)劑的作用與用途

• 硅烷偶聯(lián)劑KH-550：高性能材料的關(guān)鍵解決方案

• 提升材料性能的秘密武器：硅烷偶聯(lián)劑KH-792解析

• 評(píng)論：硅烷偶聯(lián)劑——硅產(chǎn)業(yè)鏈的“彈性引擎”，迎政策與市場(chǎng)雙重拐點(diǎn)

• 抗紫外線硅烷偶聯(lián)劑：特性、應(yīng)用與使用指南

• 防水硅烷偶聯(lián)劑與荷葉效應(yīng)：原理、應(yīng)用與使用指南

• 硅烷偶聯(lián)劑KH-570的主要應(yīng)用領(lǐng)域與性能優(yōu)勢(shì)
