KH-574 3-甲基丙烯酰氧基丙基三乙氧基硅烷 CAS 21142-29-0

KH-574(3-甲基丙烯酰氧基丙基三乙氧基硅烷,CAS 21142-29-0)酰氧基硅烷偶聯(lián)劑,三乙氧基型耐水解,用于玻纖浸潤(rùn)劑、不飽和聚酯/丙烯酸樹(shù)脂復(fù)合材料及填料表面處理。廣州依帕克斯廠家直供。

訪問(wèn)次數(shù)： 1560

價(jià)格：我要詢價(jià)

CAS No.： 21142-29-0

更新日期： 2025-10-27

在線留言

產(chǎn)品概述

產(chǎn)品描述

KH-574 是一種含有可水解乙氧基和含不飽和雙鍵的甲基丙烯酰氧基的雙官能有機(jī)硅化合物,常溫下為無(wú)色透明液體,易溶于有機(jī)溶劑。分子中的甲基丙烯酰氧基可與不飽和聚酯、丙烯酸樹(shù)脂等發(fā)生自由基共聚,乙氧基水解生成的硅醇可與無(wú)機(jī)表面的羥基縮合,從而在無(wú)機(jī)材料(玻璃、金屬、填料)與有機(jī)聚合物(樹(shù)脂、塑料)之間構(gòu)建化學(xué)橋接,提高兩者結(jié)合力;三乙氧基水解速度溫和,工作液耐水解性更好,適合玻纖浸潤(rùn)劑等水性加工場(chǎng)合。

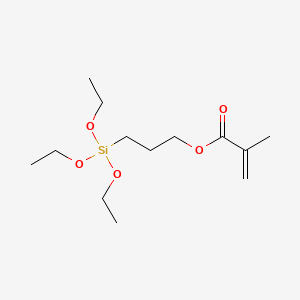

KH-574(3-甲基丙烯酰氧基丙基三乙氧基硅烷)鍵線式結(jié)構(gòu)圖 — KH-574 化學(xué)結(jié)構(gòu)式:CH?=C(CH?)—COO—(CH?)?—Si(OC?H?)?

KH-574 技術(shù)指標(biāo)
化學(xué)名稱	3-甲基丙烯酰氧基丙基三乙氧基硅烷(3-Methacryloxypropyltriethoxysilane)
CAS No.	21142-29-0
分子式 / 分子量	C??H??O?Si / 290.43
外觀	常溫下無(wú)色透明液體
溶解性	易溶于有機(jī)溶劑
國(guó)外對(duì)應(yīng)牌號(hào)	KBE-503(日本信越)

※ 以上為典型值,批檢數(shù)據(jù)以出廠 COA / SDS 為準(zhǔn)。

應(yīng)用領(lǐng)域

玻璃纖維浸潤(rùn)劑/玻纖制品:作為浸潤(rùn)劑組分與成膜劑配合,改善玻纖與不飽和聚酯、環(huán)氧等樹(shù)脂基體的浸潤(rùn)與界面結(jié)合,耐水解性更好。
不飽和聚酯/丙烯酸樹(shù)脂復(fù)合材料:通過(guò)甲基丙烯酰氧基雙鍵參與自由基固化,提高復(fù)合材料干濕態(tài)彎曲、拉伸與剪切強(qiáng)度。
無(wú)機(jī)填料表面處理:處理石英、云母、氫氧化鋁等填料,改善分散性,提升填充體系的力學(xué)與電氣性能。
膠粘劑與涂料:用于過(guò)氧化物/光/室溫固化等自由基體系的粘接促進(jìn),提高對(duì)玻璃、金屬基材的附著與耐水性。

使用方法與添加量

填料預(yù)處理(推薦):按填料重量的 0.3%~1.0%,將 KH-574 用醇/水稀釋后噴霧或浸漬到玻纖、云母、氫氧化鋁等填料表面,100~120 ℃ 烘干后使用,效果最穩(wěn)定。

玻纖浸潤(rùn)劑:作為浸潤(rùn)劑組分與成膜劑、潤(rùn)滑劑等配合,通常占處理液組分的 0.2%~0.6%。

整體摻混(遷移法):按樹(shù)脂固含量的 0.5%~1.5% 直接加入不飽和聚酯、丙烯酸樹(shù)脂等配方,混合均勻。具體用量需結(jié)合配方與工藝,以實(shí)測(cè)結(jié)合力與耐水性為準(zhǔn)。

包裝與儲(chǔ)存

遇濕氣易水解,密封貯存于陰涼、通風(fēng)、干燥處,防潮防火。標(biāo)準(zhǔn)包裝:20KG 紙箱、25KG 塑料桶、200KG 鐵桶或 IBC(按產(chǎn)品實(shí)際可選),可按客戶要求提供其他規(guī)格。未開(kāi)封常規(guī)有效期 12 個(gè)月。

常見(jiàn)問(wèn)題(FAQ)

KH-574 建議怎么用?添加量多少?

常用兩種工藝:①填料預(yù)處理——按填料重量的 0.3%~1.0%,將 KH-574 用醇/水稀釋后噴霧或浸漬到填料表面,100~120 ℃ 烘干后使用,效果最穩(wěn)定;②整體摻混——按樹(shù)脂固含量的 0.5%~1.5% 直接加入配方。玻纖浸潤(rùn)劑中通常占處理液組分的 0.2%~0.6%。具體用量以實(shí)測(cè)結(jié)合力與耐水性為準(zhǔn),過(guò)量易增粘。

KH-574 與 KH-570 都是甲基丙烯酰氧基硅烷,怎么選?

兩者有機(jī)官能團(tuán)相同,差別在可水解基團(tuán):KH-574 為三乙氧基,KH-570 為三甲氧基。三甲氧基水解快、與玻璃表面縮合反應(yīng)快,適合要求快速固化的體系;三乙氧基水解更溫和、水解穩(wěn)定性更好,配制的工作液活性窗口更長(zhǎng),更適合玻纖浸潤(rùn)劑與水性加工場(chǎng)合。對(duì)反應(yīng)速度敏感優(yōu)先 KH-570,耐水解優(yōu)先 KH-574。

KH-574 水解液能放多久?如何配制?

KH-574 可先用少量乙醇預(yù)分散,再邊攪拌邊加水配成 0.5%~2% 的稀溶液,用稀乙酸調(diào) pH 至 4~5 促進(jìn)水解。水解與縮合是競(jìng)爭(zhēng)反應(yīng),工作液建議當(dāng)天用完,久置會(huì)自縮合生成聚硅氧烷而失效;處理后的填料建議在 100~120 ℃ 烘干并盡快使用。

KH-574 應(yīng)如何儲(chǔ)存?有效期多久?

KH-574 遇濕氣易水解,需密封保存于陰涼、干燥、通風(fēng)處,遠(yuǎn)離水汽與酸堿。標(biāo)準(zhǔn)包裝為 20KG 紙箱、25KG 塑料桶、200KG 鐵桶或 IBC。官網(wǎng)未標(biāo)注有效期,未開(kāi)封常規(guī)有效期 12 個(gè)月;開(kāi)封后請(qǐng)盡快用完并重新密封,吸潮渾濁或明顯增粘后建議不再用于關(guān)鍵體系。
