硅烷偶聯(lián)劑KH-570 γ-甲基丙烯酰氧丙基三甲氧基硅烷 CAS 2530-85-0

玻纖浸潤劑: 與成膜劑復(fù)配用于玻纖/玻布后處理,提升與不飽和聚酯、丙烯酸樹脂的層間結(jié)合強(qiáng)度。講清水解方法、水解條件與久存自聚規(guī)避，廣州依帕克斯提供樣品與技術(shù)支持：020-82089162。

訪問次數(shù)： 2687

價(jià)格：我要詢價(jià)

CAS No.： 2530-85-0

更新日期： 2025-10-27

在線留言

產(chǎn)品概述

產(chǎn)品描述

KH-570 是帶有甲基丙烯酰氧基和可水解甲氧基硅基的雙官能有機(jī)硅烷,無色至微黃色透明液體。甲基丙烯酰氧基中的不飽和雙鍵可與苯乙烯、丙烯酸酯類單體自由基共聚,把硅烷以共價(jià)鍵接入有機(jī)相;甲氧基水解生成的硅醇與石英、玻璃、氫氧化鋁等無機(jī)表面羥基縮合,實(shí)現(xiàn)有機(jī)/無機(jī)界面的化學(xué)偶聯(lián),提升復(fù)合材料強(qiáng)度、耐水性與表觀質(zhì)量。本品溶于甲醇、異丙醇、甲苯等多種有機(jī)溶劑,酸性條件下可水解配制水溶液。

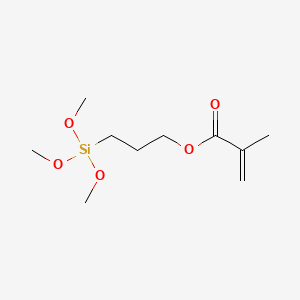

KH-570(γ-甲基丙烯酰氧丙基三甲氧基硅烷)鍵線式結(jié)構(gòu)圖 — KH-570 化學(xué)結(jié)構(gòu)式:CH?=C(CH?)—COO—(CH?)?—Si(OCH?)?

KH-570 技術(shù)指標(biāo)
化學(xué)名稱	γ-(甲基丙烯酰氧)丙基三甲氧基硅烷(3-Methacryloxypropyltrimethoxysilane)
CAS No.	2530-85-0
分子式 / 分子量	C??H??O?Si / 248.35
含量	≥98.0%
外觀	無色或微黃色透明液體
密度(ρ20)	1.045 ± 0.005 g/cm3
沸點(diǎn)	255 ℃
折光率(n2?D)	1.4290 ± 0.0050
閉杯閃點(diǎn)	約 92 ℃
溶解性	溶于醇、苯、乙酸乙酯等;酸性水溶液中可水解
國外對(duì)應(yīng)牌號(hào)	A-174(聯(lián)碳/邁圖)、Z-6030(道康寧)、KBM-503(日本信越)

※ 以上為典型值,批檢數(shù)據(jù)以出廠 COA / SDS 為準(zhǔn)。

應(yīng)用領(lǐng)域

玻纖浸潤劑:與成膜劑復(fù)配用于玻纖/玻布后處理,提升與不飽和聚酯、丙烯酸樹脂的層間結(jié)合強(qiáng)度。
人造石英石/人造大理石:石英粉、氫氧化鋁等填料的偶聯(lián)處理,提高制品強(qiáng)度、降低吸水率、改善表觀。
丙烯酸乳液與水性涂料:乳液聚合階段共聚引入,提高涂層對(duì)基材的附著力、耐擦洗與耐水性能。
UV 固化體系與油墨:作為自由基可反應(yīng)的橋接組分,提升固化膜與無機(jī)基材的結(jié)合。
聚酯玻璃鋼(SMC/BMC):處理玻纖、玻璃微珠等增強(qiáng)材料,改善浸潤與力學(xué)性能。

使用方法與添加量

填料處理:按填料重量的 0.5%~1.0%,酸性水溶液(pH 4~5)浸漬或噴霧后 110~120 ℃ 烘干。

乳液共聚:按單體總量的 0.5%~2.0%,在單體滴加階段混入丙烯酸單體共同滴加。

聚酯/玻纖浸潤劑:按浸潤劑固含的 1%~5% 直接復(fù)配。具體用量以實(shí)測為準(zhǔn)。

包裝與儲(chǔ)存

密封貯存于陰涼、通風(fēng)、干燥處,避光避熱(建議 ≤30 ℃),遠(yuǎn)離熱源與陽光直射。標(biāo)準(zhǔn)包裝:20KG 紙箱、25KG 塑料桶、200KG 鐵桶,可按客戶要求提供其他規(guī)格。未開封常規(guī)有效期 12 個(gè)月。

常見問題(FAQ)

KH-570 為什么是人造石英石、人造大理石的關(guān)鍵助劑?

人造石以石英粉、氫氧化鋁等無機(jī)粉料為主體填料,用不飽和聚酯或丙烯酸樹脂粘結(jié)。KH-570 的甲氧基水解后與填料表面羥基縮合成鍵,甲基丙烯酰氧基則與樹脂在固化時(shí)自由基共聚,把填料和樹脂以化學(xué)鍵連接起來:制品彎曲強(qiáng)度、沖擊強(qiáng)度明顯提高,吸水率下降,減少毛面泛白、開裂與泛黃,同時(shí)降低樹脂用量、改善布料流動(dòng)性。

KH-570 用于丙烯酸乳液聚合時(shí)應(yīng)該在什么階段加入?

兩種方式:①共聚法——在乳液合成的單體滴加階段將 KH-570 按單體總量的 0.5%~2.0% 混入丙烯酸單體一起滴加,硅烷以共價(jià)鍵接枝到乳液粒子上,附著力提升最穩(wěn)定;②后添加法——直接加入成品乳液用于表面交聯(lián),操作簡單但效果依賴混合均勻度。自由基體系避免使用強(qiáng)堿性緩沖體系,以防酯基水解。

KH-570 處理粉體填料的推薦工藝是什么?

濕法處理:按填料重量的 0.5%~1.0% 稱取 KH-570,先與少量醇混合,加入水中攪拌,用乙酸調(diào) pH 至 4~5 促進(jìn)水解,形成透明溶液后將填料浸漬或噴霧混合,再于 110~120 ℃ 烘干。干法處理可將水解液霧化噴入高速混合的粉料中隨后烘干。處理后的填料吸油值降低、分散性明顯改善。

KH-570 應(yīng)如何儲(chǔ)存?為什么強(qiáng)調(diào)避光避熱?

密封貯存于陰涼、通風(fēng)、干燥處,遠(yuǎn)離熱源與陽光直射,建議儲(chǔ)存溫度不超過 30 ℃。甲基丙烯酰氧基含不飽和雙鍵,具有自聚傾向,長期受熱或光照會(huì)導(dǎo)致粘度上升甚至凝膠;工業(yè)品雖含阻聚劑,仍應(yīng)避免高溫儲(chǔ)存。標(biāo)準(zhǔn)包裝為 20KG 紙箱、25KG 塑料桶、200KG 鐵桶,未開封常規(guī)有效期 12 個(gè)月。
