您的位置：首頁 >> 產(chǎn)品中心 >> 氨基硅烷

KH-550 γ-氨丙基三乙氧基硅烷 CAS 919-30-2

KH-550(γ-氨丙基三乙氧基硅烷,CAS 919-30-2)氨基硅烷偶聯(lián)劑,含量≥98%,用于鑄造樹脂、玻纖浸潤(rùn)劑、礦物填料偶聯(lián)及環(huán)氧/酚醛/聚氨酯體系粘接促進(jìn)。

訪問次數(shù)： 2506

價(jià)格：我要詢價(jià)

CAS No.： 919-30-2

更新日期： 2025-10-26

在線留言

產(chǎn)品概述

產(chǎn)品描述

KH-550 是帶有活性胺基團(tuán)和可水解乙氧基硅基的雙官能有機(jī)硅烷,外觀為無色至微黃色透明液體,具有特殊氨味,可溶于醇、醚、酯及芳香烴等有機(jī)溶劑。氨基與絕大多數(shù)熱固性、熱塑性樹脂有良好的反應(yīng)性與相容性;乙氧基水解生成的硅醇可與玻璃、金屬、礦物填料表面的羥基縮合成 Si—O—Si / Si—O—M 鍵,在界面構(gòu)建化學(xué)橋接,提高制品的力學(xué)、電氣、耐水與抗老化性能。

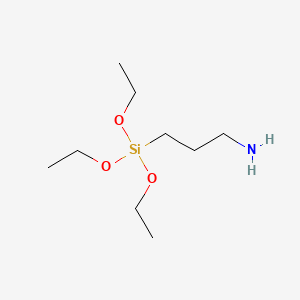

KH-550(γ-氨丙基三乙氧基硅烷)鍵線式結(jié)構(gòu)圖 — KH-550 化學(xué)結(jié)構(gòu)式:H?N—(CH?)?—Si(OC?H?)?

KH-550 技術(shù)指標(biāo)
化學(xué)名稱	γ-氨丙基三乙氧基硅烷(3-Aminopropyltriethoxysilane)
CAS No.	919-30-2
分子式 / 分子量	C?H??NO?Si / 221.37
含量	≥98.0%
外觀	無色或微黃色透明液體
密度(ρ20)	0.946 ± 0.005 g/cm3
沸點(diǎn)	222 ℃
折光率(n2?D)	1.4200 ± 0.0050
閉杯閃點(diǎn)	96 ℃
溶解性	溶于醇、醚、酯、芳香烴;可水解配制稀水溶液
國外對(duì)應(yīng)牌號(hào)	A-1100(聯(lián)碳/邁圖)、Z-6011(道康寧)、KBM-904(日本信越)

※ 以上為典型值,批檢數(shù)據(jù)以出廠 COA / SDS 為準(zhǔn)。

應(yīng)用領(lǐng)域

樹脂砂鑄造:作為呋喃樹脂、酚醛樹脂添加劑,增強(qiáng)樹脂與硅砂的粘合,提高型砂強(qiáng)度與抗?jié)裥?減少樹脂加入量。
玻纖浸潤(rùn)劑與玻纖制品:與成膜劑復(fù)配用于玻纖/玻布處理,提升與環(huán)氧、酚醛、不飽和聚酯等基體的層間結(jié)合。
礦物填料偶聯(lián):用于硅微粉、云母、高嶺土、滑石粉、氫氧化鋁等填充的 PA、PBT、環(huán)氧、酚醛體系,提高干濕態(tài)強(qiáng)度與濕態(tài)電氣性能。
膠粘劑與密封劑:環(huán)氧、聚氨酯、酚醛、MS 雜化等體系的粘接促進(jìn)劑,改善對(duì)玻璃、金屬、石材等難粘基材的初粘與持久粘接。
氨基硅油及乳液合成:作為氨基硅油、硅微乳的合成中間體。
涂料:提升涂層對(duì)玻璃、金屬、混凝土基材的附著力、耐水煮與耐鹽霧性能。

使用方法與添加量

填料預(yù)處理(推薦):按填料重量的 0.3%~1.0%,配成 0.5%~2% 稀溶液(先醇分散后加水,pH 調(diào)至 4~5),噴霧或浸漬到填料表面,110~120 ℃ 烘干后使用。

整體摻混(遷移法):按樹脂固含量的 0.5%~1.5% 直接加入配方,混合均勻即可。鑄造應(yīng)用中通常按樹脂重量的 0.2%~0.5% 加入。具體用量以實(shí)測(cè)為準(zhǔn)。

包裝與儲(chǔ)存

密封貯存于陰涼、通風(fēng)、干燥處,避光防潮。標(biāo)準(zhǔn)包裝:20KG 紙箱、25KG 塑料桶、200KG 鐵桶或 IBC,可按客戶要求提供其他規(guī)格。未開封常規(guī)有效期 12 個(gè)月。

常見問題(FAQ)

KH-550 是「通用型」硅烷偶聯(lián)劑,真的什么體系都能用嗎?

KH-550 覆蓋面確實(shí)廣,但并非萬能。它對(duì)可與胺基或硅醇發(fā)生反應(yīng)/強(qiáng)吸附的體系效果最好,如環(huán)氧、酚醛、聚酰胺、PBT、聚氨酯以及玻纖、云母、硅灰石等含硅羥基填料;而對(duì)聚乙烯、聚丙烯等非極性聚烯烴,直接偶聯(lián)效果有限,需要先對(duì)基材改性或改用其他方案?！竿ㄓ谩怪皇菓?yīng)用范圍較寬,選型仍需按樹脂與填料體系實(shí)測(cè)驗(yàn)證。

KH-550 與 KH-540 的區(qū)別是什么?

兩者都是氨丙基硅烷,核心差別在可水解基團(tuán):KH-550 為三乙氧基,水解與縮合速度較溫和,副產(chǎn)物為乙醇,氣味小、操作寬容度高;KH-540 為三甲氧基,水解快、反應(yīng)活性高,適合要求快速成鍵與高結(jié)合力的場(chǎng)景。兩者在多數(shù)體系中可互相替換,但固化速度與儲(chǔ)存穩(wěn)定性表現(xiàn)不同,建議小試對(duì)比后確定。

KH-550 是直接加到樹脂里,還是先處理填料?

兩種工藝都可以。①填料預(yù)處理(推薦):按填料重量的 0.3%~1.0% 配稀溶液噴霧到填料上,烘干后使用,偶聯(lián)層均勻、效果最穩(wěn)定;②整體摻混(遷移法):按樹脂固含量的 0.5%~1.5% 直接加入,工藝簡(jiǎn)單但用量偏大。具體以實(shí)測(cè)附著力與力學(xué)性能為準(zhǔn)。

KH-550 的儲(chǔ)存條件與有效期是多久?

密封貯存于陰涼、通風(fēng)、干燥處,避光防潮。標(biāo)準(zhǔn)包裝為 20KG 紙箱、25KG 塑料桶、200KG 鐵桶或 IBC,未開封常規(guī)有效期 12 個(gè)月。乙氧基硅烷遇水會(huì)緩慢水解產(chǎn)生乙醇并逐漸增粘,開封后請(qǐng)重新密封并盡快用完;出現(xiàn)渾濁、分層時(shí)建議先小試驗(yàn)證再使用。
