Si-69 雙-[γ-(三乙氧基硅)丙基]四硫化物 CAS 40372-72-3

Si-69 為淡黃色透明粘稠液體,分子中的乙氧基硅基可水解并與白炭黑、硅酸鹽等無機(jī)表面的羥基縮合成鍵;多硫鍵則在硫化高溫下斷裂,與橡膠大分子產(chǎn)生交聯(lián),從而實現(xiàn)填料與橡膠的化學(xué)偶聯(lián)。

訪問次數(shù)： 3488

價格：我要詢價

CAS No.： 40372-72-3

更新日期： 2025-10-27

在線留言

產(chǎn)品概述

產(chǎn)品描述

Si-69 為淡黃色透明粘稠液體,分子中的乙氧基硅基可水解并與白炭黑、硅酸鹽等無機(jī)表面的羥基縮合成鍵;多硫鍵則在硫化高溫下斷裂,與橡膠大分子產(chǎn)生交聯(lián),從而實現(xiàn)填料與橡膠的化學(xué)偶聯(lián)。偶聯(lián)后膠料的門尼粘度下降、加工性改善,硫化膠的定伸應(yīng)力、拉伸強(qiáng)度、耐磨性、耐屈撓疲勞與動態(tài)性能全面提升。不同硫含量的含硫硅烷(四硫化物 Si-69 / 二硫化物 Si-75)在加工安全性、焦燒時間與偶聯(lián)效率上各有側(cè)重。

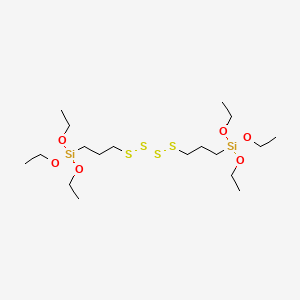

Si-69(雙-[γ-(三乙氧基硅)丙基]四硫化物)鍵線式結(jié)構(gòu)圖 — Si-69 化學(xué)結(jié)構(gòu)式:(C?H?O)?Si—(CH?)?—S—S—S—S—(CH?)?—Si(OC?H?)?(四硫化物橋)

Si-69 技術(shù)指標(biāo)
化學(xué)名稱	雙-[γ-(三乙氧基硅)丙基]四硫化物(Bis[3-(triethoxysilyl)propyl] tetrasulfide,TESPT)
CAS No.	40372-72-3
分子式 / 分子量	C??H??O?S?Si? / 538.94
外觀	淡黃色透明粘稠液體
總硫含量	≥22.5%
密度(ρ20)	1.090 ± 0.005 g/cm3
折光率(n2?D)	1.4800 ± 0.0050
粘度(25 ℃)	約 12 cSt
閃點	>100 ℃
國外對應(yīng)牌號	Si 69(贏創(chuàng)/邁圖,原聯(lián)碳)

※ 以上為典型值,批檢數(shù)據(jù)以出廠 COA / SDS 為準(zhǔn)。

應(yīng)用領(lǐng)域

綠色輪胎胎面膠(核心應(yīng)用):高分散白炭黑補(bǔ)強(qiáng)的丁苯/順丁/天然膠胎面配方,降低滾動阻力、兼顧濕抓與耐磨。
橡膠制品:鞋底、膠輥、輸送帶、膠管等白炭黑填充橡膠制品的補(bǔ)強(qiáng)偶聯(lián)。
白炭黑/硅酸鹽填料處理:作為橡膠與無機(jī)填料之間的界面處理劑,改善分散與加工流動性。

使用方法與添加量

添加量口徑:按白炭黑重量的 6%~10%(常用 8%)計算,注意與「phr」口徑區(qū)分。

兩段混煉:一段混煉在高溫段先加白炭黑與 Si-69 充分反應(yīng),排膠溫度控制 ≤140~145 ℃;二段混煉降溫后加硫黃與促進(jìn)劑,防止焦燒。必要時配合防焦劑調(diào)整操作安全期。

包裝與儲存

密封貯存于陰涼、通風(fēng)、干燥處,避光防潮。標(biāo)準(zhǔn)包裝:20KG 紙箱、25KG 塑料桶、200KG 鐵桶或 IBC,可按客戶要求提供其他規(guī)格。未開封常規(guī)有效期 12 個月。

常見問題(FAQ)

Si-69 的添加量是「8%」還是「8 phr」?

這是橡膠配方里最容易混淆的口徑:8% 指白炭黑重量的 8%,8 phr 指每 100 份生膠加 8 份,兩者實際用量可差近一倍。Si-69 的推薦口徑是「白炭黑重量的 6%~10%,常用 8%」——60 份白炭黑的配方,Si-69 約 4.8 份。配方管理中務(wù)必統(tǒng)一計量口徑,避免用量差一倍導(dǎo)致偶聯(lián)不足或焦燒風(fēng)險。

Si-69 與 Si-75 有什么區(qū)別?如何選擇?

結(jié)構(gòu)差別在硫鏈長度:Si-69 是四硫化物,硫含量高、偶聯(lián)效率高,但混煉中更易與硫化體系提前反應(yīng),焦燒風(fēng)險更大;Si-75 是二硫化物,硫含量較低、加工更安全、耐熱老化與抗返原表現(xiàn)更好。高耐磨白炭黑胎面膠常用 Si-69,對加工安全性與耐熱性要求更高的體系可選 Si-75,并相應(yīng)調(diào)整硫黃與促進(jìn)劑用量。

Si-69 混煉時為什么要控制加料順序和溫度?

Si-69 的四硫鍵在高溫下可與硫黃、促進(jìn)劑提前反應(yīng),導(dǎo)致膠料焦燒、門尼上升。推薦兩段混煉:一段混煉在高溫段(≥130 ℃)先讓白炭黑與 Si-69 充分反應(yīng),排膠溫度不高于 140~145 ℃;二段混煉降溫后再加硫黃與促進(jìn)劑。同時避免 Si-69 與氧化鋅、胺類等組分同時高溫共混。

Si-69 應(yīng)如何儲存?有效期多久?

密封貯存于陰涼、通風(fēng)、干燥處,避光防潮。乙氧基硅烷遇水緩慢水解產(chǎn)生乙醇,久置可能出現(xiàn)渾濁與粘度變化。標(biāo)準(zhǔn)包裝為 20KG 紙箱、25KG 塑料桶、200KG 鐵桶或 IBC,未開封常規(guī)有效期 12 個月;發(fā)現(xiàn)渾濁建議先小試驗證偶聯(lián)效果。
