您的位置：首頁 >> 產(chǎn)品中心 >> 氨基硅烷

KH-540 3-氨丙基三甲氧基硅烷 CAS 13822-56-5

KH-540(3-氨丙基三甲氧基硅烷,CAS 13822-56-5)氨基硅烷偶聯(lián)劑,含量≥98%,用于玻纖浸潤劑、玻璃/金屬底漆、鑄造樹脂及環(huán)氧/聚氨酯體系附著力促進(jìn)。

訪問次數(shù)： 1713

價格：我要詢價

CAS No.： 13822-56-5

更新日期： 2025-10-26

在線留言

產(chǎn)品概述

產(chǎn)品描述

KH-540 是一種帶有活性胺基團(tuán)和可水解無機(jī)甲氧基硅基的雙官能有機(jī)硅烷,外觀為無色至微黃色透明液體,具有特殊氨味,可溶于醇、鏈烴及芳香烴等溶劑。分子中的氨基可偶聯(lián)有機(jī)高分子,甲氧基水解生成的硅醇可與無機(jī)表面的羥基縮合,從而在有機(jī)/無機(jī)界面構(gòu)建化學(xué)橋接,顯著提升粘接強(qiáng)度與耐水、耐老化性能。

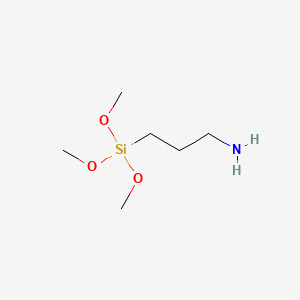

KH-540(3-氨丙基三甲氧基硅烷)鍵線式結(jié)構(gòu)圖 — KH-540 化學(xué)結(jié)構(gòu)式:H?N—(CH?)?—Si(OCH?)?

KH-540 技術(shù)指標(biāo)
化學(xué)名稱	3-氨丙基三甲氧基硅烷(3-Aminopropyltrimethoxysilane)
CAS No.	13822-56-5
分子式 / 分子量	C?H??NO?Si / 179.29
含量	≥98.0%
外觀	無色或微黃色透明液體
密度(ρ20)	1.010 ± 0.005 g/cm3
沸點	210 ℃ / 760 mmHg
折光率(n2?D)	1.4240 ± 0.0050
閉杯閃點	82 ℃
溶解性	溶于醇、鏈烴、芳香烴等溶劑;可水解配制稀水溶液
國外對應(yīng)牌號	A-1110(聯(lián)碳/邁圖)、Z-6610(道康寧)、KBM-903(日本信越)

※ 以上為典型值,批檢數(shù)據(jù)以出廠 COA / SDS 為準(zhǔn)。

應(yīng)用領(lǐng)域

玻璃纖維/電子布復(fù)合材料:作為整體或浸潤劑組分,改善纖維與樹脂基體的浸潤與結(jié)合強(qiáng)度。
玻璃與金屬底漆:作為玻璃、鋁、鋼鐵等基材的底涂,提升涂層/膠層附著力與耐水性。
鑄造用樹脂:作為冷硬固化酚醛樹脂和呋喃樹脂的添加劑,增強(qiáng)樹脂與硅砂的粘合,提高型砂強(qiáng)度與抗?jié)裥浴?/li>
氨基硅油及其乳液合成:作為基礎(chǔ)原料引入氨丙基。
膠粘劑與密封材料:用于聚氨酯、環(huán)氧、腈類、酚醛體系的粘接促進(jìn)劑,改善顏料分散并提高對玻璃、鋁、鐵金屬的粘合性;也適用于聚氨酯、環(huán)氧和丙烯酸乳膠涂料。
礦物填充熱塑/熱固性樹脂:用于酚醛、聚酯、環(huán)氧、PBT、聚酰胺、聚碳酸酯等體系,大幅提高干濕態(tài)抗彎、抗壓、剪切強(qiáng)度與濕態(tài)電氣性能,改善填料的潤濕與分散。
玻纖棉與礦物棉:加入酚醛粘結(jié)劑中,提高防潮性并增加壓縮回彈性。

使用方法與添加量

填料預(yù)處理(推薦):按填料重量的 0.3%~1.0%,將 KH-540 用醇/水稀釋后噴霧或浸漬到玻纖、云母、硅灰石等填料表面,110~120 ℃ 烘干后使用,效果最穩(wěn)定。

整體摻混(遷移法):按樹脂固含量的 0.2%~1.0% 直接加入配方,混合均勻。具體用量需結(jié)合配方與工藝,以實測附著力、干濕態(tài)強(qiáng)度為準(zhǔn)。

包裝與儲存

密封貯存于陰涼、通風(fēng)、干燥處,防潮防火。標(biāo)準(zhǔn)包裝:20KG 紙箱、25KG 塑料桶、200KG 鐵桶或 IBC,也可按客戶要求提供其他規(guī)格。未開封常規(guī)有效期 12 個月。

常見問題(FAQ)

KH-540 可以配成水溶液使用嗎?如何配制?

KH-540 的甲氧基硅基可以水解,允許配成水溶液使用。推薦做法:先用少量醇(如乙醇、異丙醇)將 KH-540 預(yù)分散,再邊攪拌邊加水,配成 0.5%~2% 的稀溶液,最后用稀乙酸調(diào) pH 至 4~5 促水解。注意:硅烷水溶液的活性窗口由水解與縮合這對競爭反應(yīng)決定,配好后建議當(dāng)天用完,久置會因自縮合生成聚硅氧烷而失效。

KH-540 和 KH-550 都是氨基硅烷,該怎么選?

兩者胺基相同,差別在可水解基團(tuán):KH-540 是甲氧基,KH-550 是乙氧基。甲氧基水解和與基材的縮合反應(yīng)更快,適合要求反應(yīng)速度快、結(jié)合力高的體系(如金屬/玻璃底漆、鑄造樹脂);乙氧基反應(yīng)更溫和,副產(chǎn)物為乙醇,氣味與體系影響更小。對水解速度敏感的水性或潮濕工藝,可優(yōu)先比較兩者實測效果后確定。
