Si-75 雙-[γ-(三乙氧基硅)丙基]二硫化物,TESPD CAS 56706-10-6

Si-75(雙-[γ-(三乙氧基硅)丙基]二硫化物,TESPD,CAS 56706-10-6)二硫化物型含硫硅烷偶聯(lián)劑,焦燒安全性優(yōu)于 Si-69,耐熱老化與抗返原表現(xiàn)更好,用于綠色輪胎白炭黑配方、高溫硫化體系與厚制品。

訪問次數(shù)： 2125

價(jià)格：我要詢價(jià)

CAS No.： 56706-10-6

更新日期： 2025-10-27

在線留言

產(chǎn)品概述

產(chǎn)品描述

Si-75 為淡黃色透明粘稠液體,分子中的乙氧基硅基可水解并與白炭黑、硅酸鹽等無機(jī)表面羥基縮合成鍵;二硫鍵則在硫化溫度下參與橡膠交聯(lián)反應(yīng),實(shí)現(xiàn)填料與橡膠的化學(xué)偶聯(lián)。偶聯(lián)后膠料門尼粘度下降、加工性改善,硫化膠的定伸應(yīng)力、拉伸強(qiáng)度、耐磨性與動(dòng)態(tài)性能提升。與四硫化物 Si-69 相比,Si-75 的總硫含量較低、偶聯(lián)效率略低,但混煉操作安全窗口更寬,硫化膠耐熱老化與抗返原性能更好,兩者在配方中各有側(cè)重、可按體系需求選型。

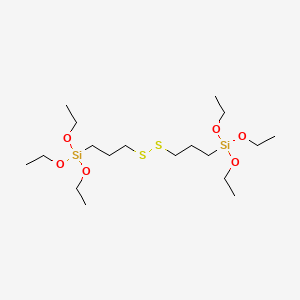

Si-75(雙-[γ-(三乙氧基硅)丙基]二硫化物)鍵線式結(jié)構(gòu)圖 — Si-75 化學(xué)結(jié)構(gòu)式:(C?H?O)?Si—(CH?)?—S—S—(CH?)?—Si(OC?H?)?(二硫化物橋)

Si-75 技術(shù)指標(biāo)
化學(xué)名稱	雙-[γ-(三乙氧基硅)丙基]二硫化物(Bis[3-(triethoxysilyl)propyl] disulfide,TESPD)
CAS No.	56706-10-6
分子式 / 分子量	C??H??O?S?Si? / 470.82
外觀	淡黃色透明粘稠液體
總硫含量	≥12.5%(理論值約 13.6%)
密度(ρ20)	1.02~1.04 g/cm3
折光率(n2?D)	1.460~1.470
閃點(diǎn)	>100 ℃
國(guó)外對(duì)應(yīng)牌號(hào)	Si 75(贏創(chuàng),原德固薩)

※ 以上為典型值,批檢數(shù)據(jù)以出廠 COA / SDS 為準(zhǔn)。

應(yīng)用領(lǐng)域

綠色輪胎白炭黑配方(核心應(yīng)用):高分散白炭黑補(bǔ)強(qiáng)的胎面膠、胎側(cè)膠,在降低滾動(dòng)阻力的同時(shí)獲得更好的抗焦燒安全性與耐熱老化性能。
高溫硫化與厚制品:硫化溫度高、制品截面厚的橡膠件(膠輥、減震件、大型密封件),利用 Si-75 更寬的加工窗口降低焦燒風(fēng)險(xiǎn)。
鞋底、膠管、輸送帶:白炭黑填充橡膠制品的補(bǔ)強(qiáng)偶聯(lián),改善分散與加工流動(dòng)性。
耐熱與抗返原要求高的體系:長(zhǎng)期高溫服役的橡膠制品,Si-75 偶聯(lián)的硫化膠網(wǎng)絡(luò)更耐熱老化、抗返原。

使用方法與添加量

添加量口徑:按白炭黑重量的 5%~10%(常用 6%~8%)計(jì)算,注意與「phr」口徑區(qū)分;由 Si-69 改用 Si-75 時(shí),需適當(dāng)上調(diào)硫黃或促進(jìn)劑用量并以流變儀核實(shí)硫化曲線。

混煉工藝:仍推薦兩段混煉——一段混煉在高溫段先加白炭黑與 Si-75 充分反應(yīng),排膠溫度控制不高于 145~150 ℃;二段混煉降溫后加硫黃與促進(jìn)劑。相比 Si-69,Si-75 的加工窗口更寬,更適應(yīng)高溫快速硫化工藝,必要時(shí)仍可配合防焦劑調(diào)整操作安全期。

包裝與儲(chǔ)存

密封貯存于陰涼、通風(fēng)、干燥處,避光防潮,遠(yuǎn)離酸堿與氧化劑。標(biāo)準(zhǔn)包裝:20KG 紙箱、25KG 塑料桶、200KG 鐵桶或 IBC,可按客戶要求提供其他規(guī)格。未開封常規(guī)有效期 12 個(gè)月。

常見問題(FAQ)

Si-75 的添加量是多少?按什么口徑計(jì)算?

推薦按白炭黑重量的 5%~10%(常用 6%~8%)計(jì)算,注意與「phr」口徑區(qū)分:8% 指白炭黑重量的 8%,8 phr 指每 100 份生膠加 8 份,兩者實(shí)際用量可差近一倍。60 份白炭黑的胎面膠配方,Si-75 用量約 3.6~4.8 份。Si-75 硫鏈比 Si-69 短、可提供的硫原子少,改用時(shí)應(yīng)適當(dāng)上調(diào)硫黃或促進(jìn)劑用量,并通過流變儀核實(shí)硫化曲線。

Si-75 與 Si-69 有什么區(qū)別?什么時(shí)候選 Si-75?

結(jié)構(gòu)差別在硫鏈長(zhǎng)度:Si-75 是二硫化物(TESPD),Si-69 是四硫化物(TESPT)。Si-75 總硫含量較低、偶聯(lián)效率略低,但混煉中與硫化體系提前反應(yīng)的傾向小,焦燒安全性更好,硫化膠耐熱老化與抗返原性能更佳。追求偶聯(lián)效率的高耐磨白炭黑胎面膠常用 Si-69;對(duì)加工安全性要求高、硫化溫度高、制品厚或需更好耐熱老化與抗返原表現(xiàn)的體系,選 Si-75 更合適。

Si-75 混煉時(shí)還要控制加料順序和溫度嗎?

仍建議控制。Si-75 的二硫鍵活性低于 Si-69 的四硫鍵、抗焦燒更好,但高溫下仍可與硫黃、促進(jìn)劑緩慢反應(yīng)。推薦兩段混煉:一段混煉在高溫段先讓白炭黑與 Si-75 充分反應(yīng),排膠溫度不高于 145~150 ℃;二段混煉降溫后再加硫黃與促進(jìn)劑。相比 Si-69,Si-75 允許稍寬的加工窗口,更適應(yīng)高溫快速硫化工藝。

Si-75 應(yīng)如何儲(chǔ)存?有效期多久?

密封貯存于陰涼、通風(fēng)、干燥處,避光防潮,遠(yuǎn)離酸堿與氧化劑。乙氧基硅烷遇水緩慢水解產(chǎn)生乙醇,久置可能出現(xiàn)渾濁與粘度變化。標(biāo)準(zhǔn)包裝為 20KG 紙箱、25KG 塑料桶、200KG 鐵桶或 IBC,未開封常規(guī)有效期 12 個(gè)月;開桶后盡快用完并重新密封,發(fā)現(xiàn)渾濁建議先小試驗(yàn)證偶聯(lián)效果。
