您好！歡迎訪問依帕克斯官網(wǎng)！
銷售咨詢熱線：
020-82089162
產品概述
EP-28 的分子中帶有兩個甲氧基硅基,在濕氣或催化劑作用下可水解縮合形成硅氧烷鏈段。與多官能交聯(lián)劑相比,它的二官能結構使縮合反應以鏈延伸為主,因而在硅烷化密封膠配方中起擴鏈與網(wǎng)絡調節(jié)作用,可降低交聯(lián)點密度、改善膠體的柔韌性和擠出性;在混煉硅橡膠中,EP-28 吸附于白炭黑表面,可抑制填料氫鍵網(wǎng)絡引起的結構化,起到結構控制劑作用;在有機硅樹脂中則作為改性劑引入二甲基硅氧烷鏈段,調節(jié)樹脂柔韌性與疏水性。

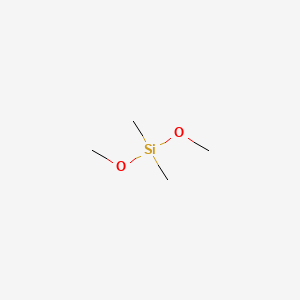

| 化學名稱 | 二甲基二甲氧基硅烷(Dimethoxydimethylsilane,簡稱 DMDMS) |
|---|---|
| CAS No. | 1112-39-6 |
| 分子式 / 分子量 | C?H??O?Si / 120.22 |
※ 以上為典型值,批檢數(shù)據(jù)以出廠 COA / SDS 為準。
密封膠擴鏈:按配方總量的 1%~5% 在基料捏合階段加入,與硅烷化聚合物、交聯(lián)劑及催化劑配合使用;具體用量應結合表干時間與力學性能小試確定。
混煉硅橡膠結構控制:按白炭黑用量的 5%~10% 與填料一起在 100~140 ℃ 下共混,使其均勻吸附于填料表面,再進行后續(xù)混煉工序。
密封貯存于陰涼、通風、干燥處,防潮防火,避開酸堿與氧化劑。標準包裝:20KG 紙箱、25KG 塑料桶、200KG 鐵桶或 IBC(按產品實際可選),可按客戶要求提供其他規(guī)格。官網(wǎng)未標注有效期,未開封常規(guī)有效期 12 個月。
一般按配方總量的 1%~5% 在基料捏合階段與硅烷化聚合物一起加入,作為擴鏈劑調節(jié)交聯(lián)網(wǎng)絡密度,配合常規(guī)脫醇/脫酮肟交聯(lián)劑與催化劑使用;混煉硅橡膠中作結構控制劑時,通常按白炭黑用量的 5%~10% 與之共混。具體用量應結合表干時間、力學性能小試確定,過量會明顯降低交聯(lián)強度。
兩者結構不同:EP-28 是二甲基二甲氧基硅烷,只有 2 個可水解甲氧基,主要起擴鏈和調節(jié)作用,交聯(lián)貢獻小,可改善密封膠柔韌性與擠出性;EP-27 是雙硅烷、含 6 個乙氧基,交聯(lián)密度約為普通單硅烷的 2 倍,側重提高強度與附著。要求高交聯(lián)、高附著選 EP-27,需要擴鏈調柔韌、降模量時用 EP-28,兩者也可按比例并用。
EP-28 的甲氧基遇水會緩慢水解縮合,開桶后應盡快用完并重新密封,避免吸入水汽產生渾濁或低聚物;配料時填料、溶劑需烘干,水分控制在 0.1% 以下更穩(wěn)妥?；鞜捘z中使用時建議在 100~140 ℃ 下與白炭黑等填料充分共混,使其均勻吸附于填料表面,停放 24 小時后再薄通出片效果更穩(wěn)定。
密封貯存于陰涼、通風、干燥處,防潮防火,避開酸堿與氧化劑。標準包裝:20KG 紙箱、25KG 塑料桶、200KG 鐵桶或 IBC(按產品實際可選),可按客戶要求提供其他規(guī)格。官網(wǎng)未標注有效期,未開封常規(guī)有效期 12 個月;開封后請盡快用完并重新密封,出現(xiàn)渾濁或析出后建議不再用于關鍵體系。
產品中心
PRODUCTS新聞資訊
NEWS電話
微信掃一掃
地址：廣州市黃埔區(qū)紅荔西路3號
郵箱：epoxy@epoxysca.com
傳真：
