您的位置：首頁 >> 產品中心 >> 乙烯基硅烷

A-171 乙烯基三甲氧基硅烷 CAS 2768-02-7 | 硅烷交聯(lián)聚乙烯用

乙烯基三甲氧基硅烷是一種有機硅化合物,化學式為 C?H??O?Si,CAS 號 2768-02-7。其分子結構包含乙烯基(CH?=CH-)和三甲氧基硅烷基團(-Si(OCH?)?)。

訪問次數(shù)： 2283

價格：我要詢價

CAS No.： 2768-02-7

更新日期： 2025-10-27

在線留言

產品概述

產品描述

乙烯基三甲氧基硅烷是一種有機硅化合物,化學式為 C?H??O?Si,CAS 號 2768-02-7。其分子結構包含乙烯基(CH?=CH-)和三甲氧基硅烷基團(-Si(OCH?)?),屬于雙官能團化合物:乙烯基可參與自由基聚合或與不飽和鍵發(fā)生加成反應,三甲氧基則能水解生成硅醇基,進而與無機物表面羥基縮合形成化學鍵。與乙氧基型 A-151 相比,A-171 的甲氧基水解速度快、活性高,接枝與交聯(lián)效率更高、用量更省,是最常用的硅烷交聯(lián)聚乙烯接枝單體;其水解副產物為甲醇,工藝上需注意排風與安全防護。

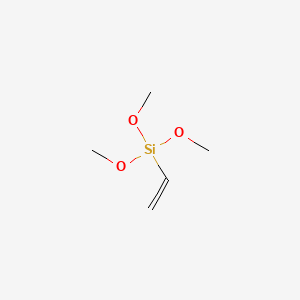

A-171(乙烯基三甲氧基硅烷)鍵線式結構圖 — A-171 化學結構式:CH?=CH—Si(OCH?)?

A-171 技術指標
化學名稱	乙烯基三甲氧基硅烷(Vinyltrimethoxysilane)
CAS No.	2768-02-7
分子式 / 分子量	CH?=CHSi(OCH?)?(C?H??O?Si)/ 148.23
國外對應牌號	官網未標注

※ 以上為典型值,批檢數(shù)據(jù)以出廠 COA / SDS 為準。

應用領域

硅烷交聯(lián)聚乙烯:作為接枝單體用于兩步法或一步法硅烷溫水交聯(lián)聚乙烯,制造交聯(lián)電纜料、交聯(lián)聚乙烯管材與熱縮制品,提升耐熱變形、耐應力開裂與耐候性能。
橡膠制品:用于 EPDM 等橡膠的過氧化物硫化體系,提高交聯(lián)密度、補強效果與對無機填料的界面粘接。
填充硅橡膠:作為含乙烯基交聯(lián)組分用于填充硅橡膠補強,與含氫硅油等硅氫加成組分配合,提升強度與回彈性。
玻纖與填料處理:對玻纖、無機填料表面改性,改善其在聚烯烴、不飽和聚酯、丙烯酸樹脂等體系中的分散性、粘接性與濕態(tài)電性能。

使用方法與添加量

兩步法硅烷溫水交聯(lián)(推薦):將 A-171 按聚乙烯重量的 1%~2% 與過氧化物(如 DCP)一起熔融擠出接枝,接枝料再與 2%~5% 的含錫類縮合催化劑母料混合成型,置于溫水或蒸汽中交聯(lián)。

填料/玻纖預處理:按填料重量的 0.5%~1.5%,用醇/水稀釋后噴霧或浸漬處理,100~120 ℃ 烘干后使用。

整體摻混:按配方總量的 0.5%~2.0% 直接加入橡膠或塑料體系,配合過氧化物硫化或接枝。具體用量需結合配方與工藝,以實測交聯(lián)度與性能為準。

包裝與儲存

密封貯存于陰涼、通風、干燥處,防潮防火,避開酸堿與氧化劑,避免接觸水汽。標準包裝:20KG 紙箱、25KG 塑料桶、200KG 鐵桶或 IBC(按產品實際可選),可按客戶要求提供其他規(guī)格。未開封常規(guī)有效期 12 個月。

常見問題(FAQ)

A-171 建議怎么用?添加量多少?

①兩步法硅烷溫水交聯(lián)(常用):將 A-171 按聚乙烯重量的 1%~2% 與過氧化物一起熔融擠出接枝,接枝料再與含錫類縮合催化劑的母料混合成型,于溫水或蒸汽中交聯(lián);由于甲氧基活性高,接枝效率高于乙氧基型,用量可適當下調;②填料/玻纖預處理:按填料重量的 0.5%~1.5% 噴霧或浸漬處理,100~120 ℃ 烘干;③整體摻混:按配方總量 0.5%~2.0% 加入橡膠或塑料體系。具體用量以實測為準。

A-171 與 A-151、A-172 都是乙烯基硅烷,怎么選?

三者乙烯基相同,差異在可水解基團:A-171 為三甲氧基,水解快、活性高,接枝與交聯(lián)效率高、交聯(lián)速度快,性價比突出,但水解產生甲醇,需注意工藝排風與安全;A-151 為三乙氧基,水解慢、儲存穩(wěn)定,適合對儲存與操作時間要求高的場合;A-172 帶 β-甲氧基乙氧基(親水醚氧基),可在水中分散溶解,水/醇相容性好,適合水性體系與玻纖處理。追求接枝效率與交聯(lián)速度選 A-171,求儲存穩(wěn)定選 A-151,水性體系選 A-172。

A-171 適用于哪些體系?

主要用于:①硅烷交聯(lián)聚乙烯,如溫水交聯(lián)電纜料、交聯(lián)聚乙烯管材與熱縮制品;②EPDM、丁基等橡膠的過氧化物硫化增粘與補強;③填充硅橡膠的補強(與含氫硅油等硅氫加成組分配合);④不飽和聚酯、丙烯酸、聚烯烴等含不飽和鍵樹脂的玻纖與無機填料表面處理,改善分散性、粘接性與濕態(tài)電性能。

A-171 應如何儲存?有效期多久?

密封貯存于陰涼、干燥、通風處,防潮防火,避開酸堿與氧化劑。A-171 的甲氧基水解活性高,對水分更敏感,應保持容器密封、避免接觸水汽,開封后盡快用完。標準包裝為 20KG 紙箱、25KG 塑料桶、200KG 鐵桶或 IBC。官網未標注有效期,未開封常規(guī)有效期 12 個月;吸潮增粘后建議不再用于關鍵體系。
