導(dǎo)讀："硅烷偶聯(lián)劑加 0.5% 還是 1%？"——幾乎所有做填料改性的人都被這個問題卡過。經(jīng)驗值之所以眾說紛紜，是因為它忽略了最關(guān)鍵的一個變量：填料的比表面積。1 微米的白炭黑和 20 微米的碳酸鈣，所需硅烷量能差幾十倍。本文換一個更可靠的算法——從表面羥基密度反推。

本文目錄

1. 為什么"百分比經(jīng)驗法"會失效

2. 理論用量的計算思路

3. 常見填料的參考用量區(qū)間

4. 從理論值到實際投料量

5. 三個容易翻車的細(xì)節(jié)

為什么"百分比經(jīng)驗法"會失效

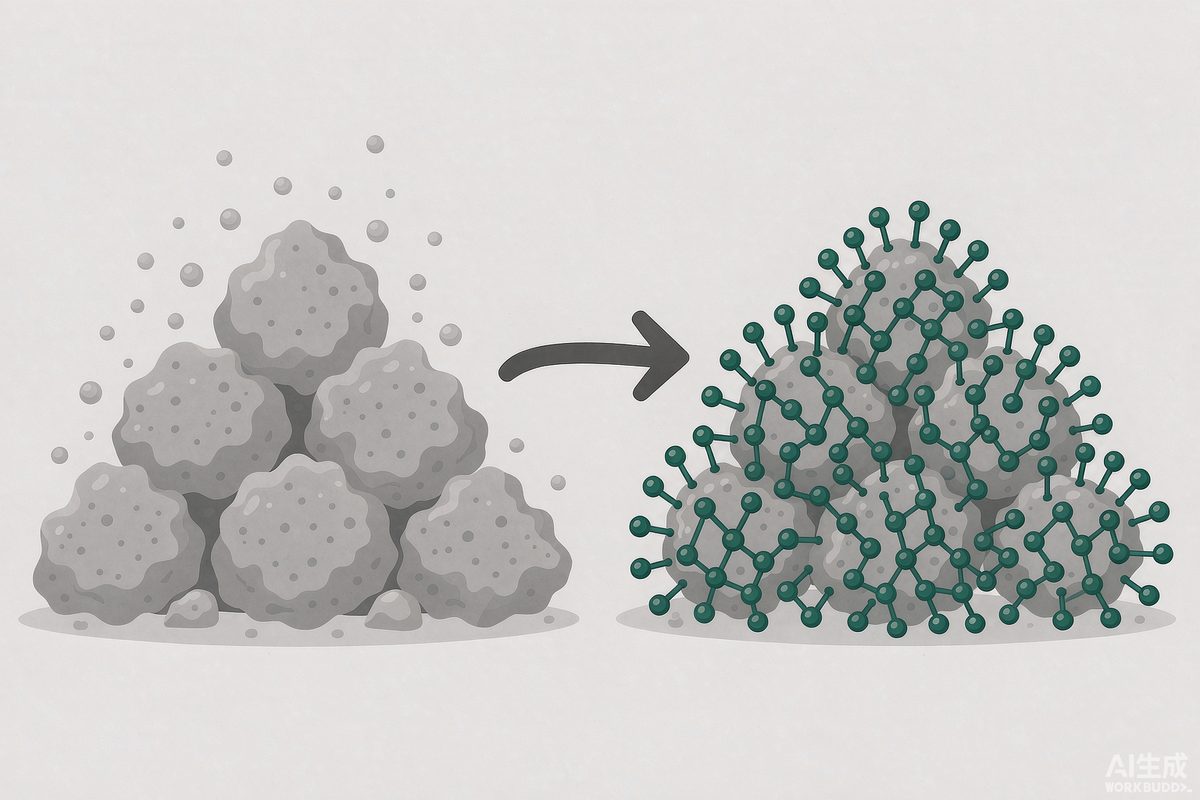

偶聯(lián)劑的作用方式是在填料表面鋪一層單分子膜，一端抓住填料表面的羥基，另一端伸向樹脂基體。既然是"鋪表面"，那么決定用量的就不是填料有多重，而是填料有多少表面。

同樣重量的兩種填料，比表面積可以相差兩個數(shù)量級：

氣相白炭黑的比表面積是重鈣的一百倍以上，兩者所需的硅烷量自然不在一個量級。這就是為什么"按填料 1% 添加"這種說法，在白炭黑體系里遠(yuǎn)遠(yuǎn)不夠、在碳酸鈣體系里又嚴(yán)重過量。

理論用量的計算思路

行業(yè)里有一個通用的估算式，思路是用比表面積乘以"單位面積所需的硅烷質(zhì)量"，再除以偶聯(lián)劑的有效含量：

理論用量 (%) = 填料比表面積 (m2/g) × 單位面積需求量 (g/m2) ÷ 偶聯(lián)劑純度 × 100%

其中"單位面積需求量"取決于硅烷分子的大小與表面羥基密度。對常用三烷氧基硅烷，工程上常取的量級是 0.0005~0.001 g/m2（即每平方米表面約 0.5~1 毫克）。這個數(shù)看著很小，但乘以白炭黑 200 m2/g 的比表面積之后，結(jié)果就變成了填料質(zhì)量的 10% 以上。

舉一個具體例子——比表面積 175 m2/g 的沉淀白炭黑：

• 取單位面積需求量 0.0007 g/m2
• 理論用量 = 175 × 0.0007 = 0.1225 g 硅烷 / 1 g 白炭黑，即約 12%
• 實際生產(chǎn)中考慮分散效率與偶聯(lián)劑自身水解損耗，通常取理論值的 60%~90%，即 7%~11%

這個結(jié)果和橡膠行業(yè)里"白炭黑配 Si-69 按 8~10 phr"的成熟經(jīng)驗是吻合的——說明理論式并非紙上談兵，而是把老師傅的直覺翻譯成了可計算的公式。

常見填料的參考用量區(qū)間

下表按比表面積檔位給出參考區(qū)間。注意：這是相對填料質(zhì)量的比例，實際配方還要結(jié)合樹脂體系與工藝調(diào)整。

玻纖是個特例——它的比表面積不好直接套用（單絲直徑幾微米，但以紗/布形態(tài)使用時暴露面積大）。玻纖浸潤劑里偶聯(lián)劑用量一般在 0.3%~1.0%（對浸潤劑固體分），而對玻璃纖維本身約為 0.1%~0.5%。具體要看浸潤劑配方與纖維規(guī)格。

從理論值到實際投料量

算出理論值只是第一步，落地時要做兩件事：

第一，做梯度驗證，不要一步到位

建議在理論值的 50%、75%、100%、125% 四個水平做小樣對照，測拉伸強度、撕裂強度或界面剝離強度。真正的最優(yōu)值通常出現(xiàn)在理論值的 70%~90% 區(qū)間，表現(xiàn)為性能曲線的一個"平臺+拐點"：低于該值性能隨用量上升明顯，超過該值性能不再提升甚至下降（過量偶聯(lián)劑會形成多層膜，反而成為弱界面層）。

第二，區(qū)分"預(yù)處理"和"直接添加"

同一個用量目標(biāo)，兩種工藝的實際消耗差別很大：

原位法里，偶聯(lián)劑要先去競爭填料表面，還要面對體系里的游離水。這類場景更適合用低聚物型或預(yù)水解型產(chǎn)品（如氨基硅烷低聚物、KH570 低聚物），它們揮發(fā)性低、有效含量高，能在混煉的有限時間里完成遷移與鍵合。

三個容易翻車的細(xì)節(jié)

• 算的是純硅烷，不是商品重量。市售產(chǎn)品有效含量常見 95%~99%，液體產(chǎn)品還有溶劑。若用的是 50% 含量的水性硅烷（如 VS-142 氨基硅烷水溶液），投料量要按倍數(shù)放大。
• 別忽略填料自身的水分。含水率高的填料會先消耗硅烷去水解自身，實際有效量打折。建議填料烘干后再處理（白炭黑尤其注意），或在配方里預(yù)留 10%~20% 余量。
• 比表面積要用實測值。BET 實測與廠家標(biāo)稱常有出入，同一牌號不同批次也可能差 10%~20%。用量算得再準(zhǔn)，輸入這個參數(shù)錯了就全錯。

給配方工程師的一句話

把"加百分之幾"換成"每平方米表面加多少毫克"，你的配方就從試錯經(jīng)驗變成了可傳遞的工程參數(shù)——別人換一種填料時，也知道該怎么重新算一遍。需要白炭黑、氫氧化鋁等常用填料的處理牌號與樣品，可以參考我們的 Si-69 含硫硅烷 與 KH-570 酰氧基硅烷。

延伸閱讀

橡膠配方里硅烷偶聯(lián)劑該加多少？先弄清「8%」和「8 phr」差了一倍
硅烷偶聯(lián)劑使用方法：摻混法與表面處理法怎么選？
硅烷偶聯(lián)劑選型指南：基礎(chǔ)概念、七大類型、使用要點與推薦對照
硅烷偶聯(lián)劑水溶液能用多久？三個變量決定活性窗口
Si-69 含硫硅烷偶聯(lián)劑產(chǎn)品頁

免責(zé)聲明：本文內(nèi)容基于行業(yè)公開資料與典型應(yīng)用經(jīng)驗整理，僅供技術(shù)交流參考。文中涉及的工藝參數(shù)與應(yīng)用建議均為典型參考值，實際效果受原材料、設(shè)備條件、工藝參數(shù)影響，正式使用前請進行小試驗證，并嚴(yán)格遵守安全生產(chǎn)規(guī)程。產(chǎn)品規(guī)格以供應(yīng)商最新 TDS / COA 為準(zhǔn)。

文中牌號沿用行業(yè)通用命名，各廠家對應(yīng)型號以最新產(chǎn)品目錄為準(zhǔn)。
