您好！歡迎訪問依帕克斯官網(wǎng)！
銷售咨詢熱線：
020-82089162
應(yīng)用領(lǐng)域
CASE新聞資訊
NEWS做用量梯度實(shí)驗(yàn)時，性能曲線會呈現(xiàn)一個峰值。這個峰值常被直接當(dāng)作生產(chǎn)用量，但從實(shí)驗(yàn)室峰值到量產(chǎn)投料之間，往往需要下調(diào) 5%~8%。這不是經(jīng)驗(yàn)主義，而是有三個可量化的工程依據(jù)。本文把這三條依據(jù)逐條拆開，并說明按基材分檔時容易混淆的計(jì)量口徑問題。以下數(shù)據(jù)來自依帕克斯的工程實(shí)踐總結(jié)，文中均標(biāo)注適用條件。
在討論這個差值之前，先明確兩個容易混用的概念。
峰值用量：梯度實(shí)驗(yàn)中性能達(dá)到最高點(diǎn)對應(yīng)的用量。這個值通常由實(shí)驗(yàn)室小樣確定，樣品均勻、混合充分、溫度可控。
生產(chǎn)用量：量產(chǎn)線上實(shí)際投料量。這個值要面對批次的波動、現(xiàn)場的混合離散性，以及成品檢驗(yàn)的合格公差。
兩者的差值并非來自化學(xué)機(jī)理的變化，而來自實(shí)驗(yàn)室與量產(chǎn)線的條件差異。三個依據(jù)分別對應(yīng)三類差異：檢驗(yàn)公差、原料波動、工藝損耗。
需要說明的是，具體下調(diào)幅度需結(jié)合自身產(chǎn)品與檢驗(yàn)標(biāo)準(zhǔn)判斷。下文給出的 5%~8% 是依帕克斯在常規(guī)體系中積累的經(jīng)驗(yàn)區(qū)間，若你的體系檢驗(yàn)標(biāo)準(zhǔn)本身較寬（如外觀類、保溫類非力學(xué)指標(biāo)），可取區(qū)間上限；力學(xué)指標(biāo)是唯一判定項(xiàng)且需留安全系數(shù)時，應(yīng)取區(qū)間下限或維持峰值。
第一個依據(jù)最直接：從峰值下調(diào) 5%~8% 時，核心性能的損失幅度通常在 2% 以內(nèi)，完全落在下游制品既有的合格公差范圍內(nèi)，終端用戶幾乎感知不到性能差異。
這一點(diǎn)需要正確理解。2% 的性能損失，指的是同一批樣品的橫向?qū)Ρ取捶逯涤昧繕悠放c下調(diào)后用量樣品之間的差異，而不是「產(chǎn)品是否合格」。合格與否由成品檢驗(yàn)標(biāo)準(zhǔn)判定，而配方設(shè)計(jì)要回答的是：在合格公差之內(nèi)，性能曲線有多陡？
如果性能曲線在峰值附近很平緩（這在界面化學(xué)中是常見情形，因?yàn)閱畏肿訉痈采w一旦形成，再增加用量也不產(chǎn)生新的有效鍵合），那么 5%~8% 的下調(diào)幾乎不損失性能。反之，如果曲線在峰值附近很陡，則說明體系對用量敏感，此時應(yīng)取更小的下調(diào)幅度或維持峰值。
這就引出一個實(shí)用判據(jù)：先看性能曲線在峰值區(qū)的陡峭程度，再決定能否下調(diào)。如果從峰值到 10% 用量區(qū)間的性能變化都在公差內(nèi)，說明曲線平緩，可放心取 92%~95%；如果下降 5% 就明顯掉出公差，則說明該體系界面敏感，不宜下調(diào)。
第二個依據(jù)來自原料端，也是最容易被忽略的一條。
工業(yè)級白炭黑、礦物填料的比表面積與表面羥基密度，每批次存在 ±5%~8% 的波動。
這一點(diǎn)直接動搖了「配方用量是固定值」這個前提。如果填料比表面積比標(biāo)稱值高 8%，那么同樣的硅烷用量折算成單位表面積的覆蓋量就低了 8%，可能已經(jīng)落到單分子層閾值以下。反之，若比表面積偏低 8%，則可能已經(jīng)進(jìn)入過量區(qū)。
換句話說，按標(biāo)稱比表面積計(jì)算出的「峰值用量」，在換了一個批次的填料之后，實(shí)際可能落在峰值的另一側(cè)。
預(yù)留 5%~8% 的余量，正是為了覆蓋這個波動。當(dāng)某批次填料活性偏高時，92%~95% 的用量仍能保證有效硅烷量不跌破單分子層閾值；如果按峰值 100% 投料，遇到高活性批次就會直接跌入欠覆蓋區(qū)。
現(xiàn)場操作建議：向填料供應(yīng)商索取批次比表面積數(shù)據(jù)（BET），而不要使用牌稱值或首輪評估值。這是把「預(yù)留余量」從經(jīng)驗(yàn)變成可核對動作的關(guān)鍵一步——你能在換批次的第一時間判斷余量是否夠用。
第三個依據(jù)解釋了為什么實(shí)驗(yàn)室數(shù)據(jù)不能直接照搬到產(chǎn)線。
受混合均勻度與體系殘留水分的消耗作用，生產(chǎn)現(xiàn)場的實(shí)際有效硅烷利用率，比實(shí)驗(yàn)室低約 10%。
這一條包含兩個獨(dú)立機(jī)制：

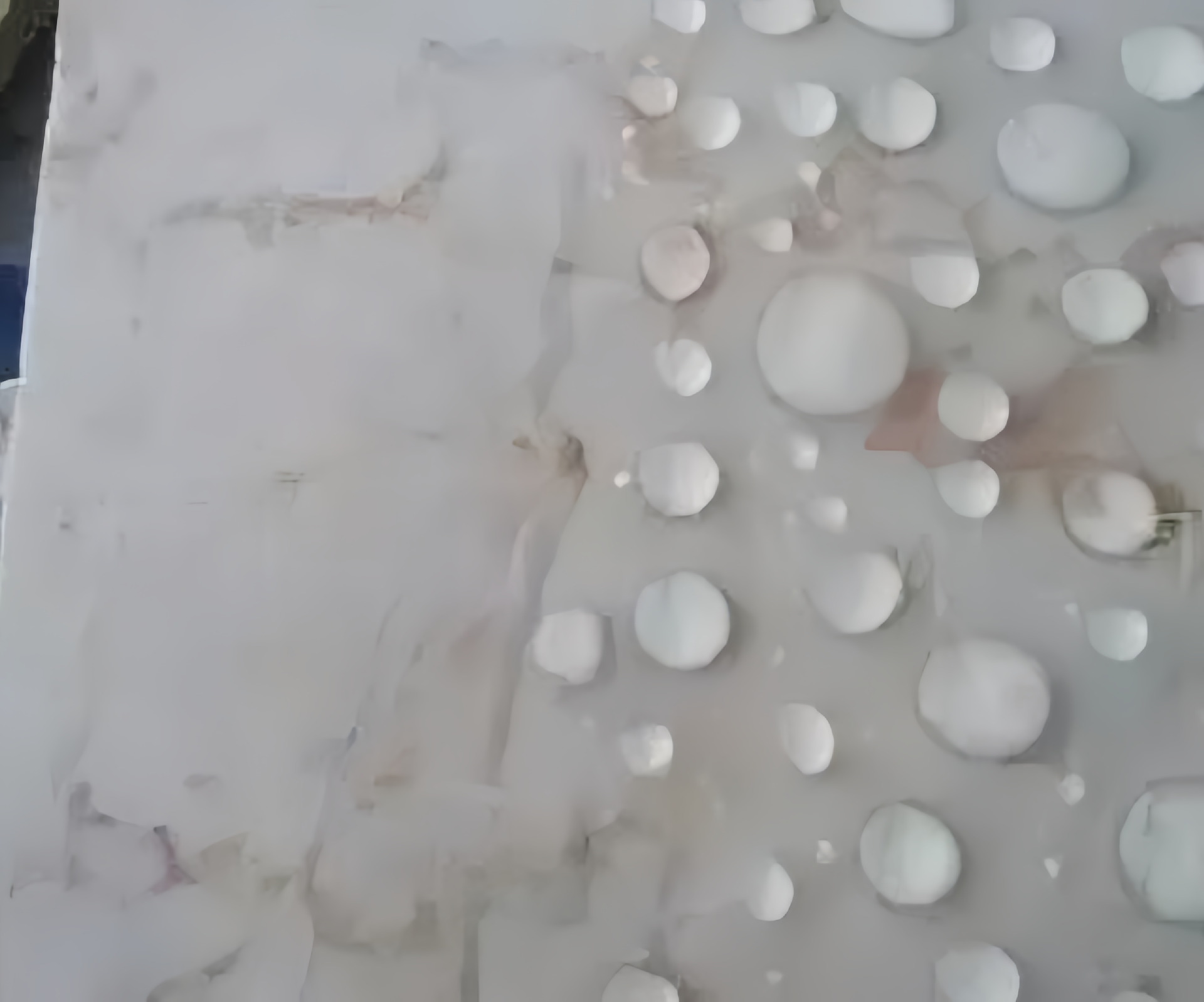

① 混合均勻度。干法或濕法偶聯(lián)都存在混合分散的離散性。實(shí)驗(yàn)室小樣（尤其小試規(guī)模）往往混合更充分，而產(chǎn)線上的實(shí)際分散度有波動。部分硅烷未能均勻接觸填料表面，這一部分不參與成鍵，只增加成本。
② 殘留水分的消耗。體系中存在的水分會與硅烷競爭水解平衡。這部分硅烷被消耗在無意義的自縮合上，而不是與填料成鍵。實(shí)驗(yàn)室樣品的水分控制通常更嚴(yán)格，產(chǎn)線的實(shí)際條件波動更大。
因此，實(shí)驗(yàn)室得出的峰值用量，在產(chǎn)線上對應(yīng)的「有效成鍵劑量」會低于名義投料量。這意味著：實(shí)驗(yàn)室峰值在產(chǎn)線上可能已經(jīng)略微偏向欠覆蓋一側(cè)，而在峰值下方 5%~8% 則恰好落在「完全覆蓋填料表面」的安全窗口內(nèi)。
這一條也解釋了一個常見現(xiàn)象：為什么同一個配方在實(shí)驗(yàn)室效果好，放大到產(chǎn)線后界面強(qiáng)度反而下降？其中一個原因就是有效利用率低于預(yù)期，而這個差值需要靠略高的投料量來補(bǔ)償。
第三條依據(jù)到位之后，成本賬就很清楚了。
硅烷偶聯(lián)劑的單價遠(yuǎn)高于普通填料。按峰值的 92%~95% 投料，單噸制品可節(jié)省 5%~8% 的硅烷成本，同時完全杜絕過量導(dǎo)致的批次報廢風(fēng)險，綜合良率提升遠(yuǎn)大于那不到 2% 的性能損失。
這條賬的關(guān)鍵在「杜絕報廢」。硅烷單噸價與普通填料之間的差距很大倍，這意味著過量造成的損失不是線性的——一小批次的報廢或返工，損失可能吃掉半年節(jié)省下來的成本。
下表把三項(xiàng)依據(jù)與結(jié)論并列，便于在配方評審中直接使用：
| 依據(jù) | 量化幅度 | 解決的問題 |
|---|---|---|
| 成品檢驗(yàn)公差 | 性能損失 ≤2%，落在合格公差內(nèi) | 解釋為什么下調(diào)后仍算合格 |
| 填料批次波動 | 比表面積與羥基密度 ±5%~8% | 解釋為什么要預(yù)留余量而非按標(biāo)稱值投料 |
| 現(xiàn)場有效利用率 | 比實(shí)驗(yàn)室低約 10% | 解釋為什么實(shí)驗(yàn)室峰值在產(chǎn)線上需下調(diào) |
| 成本與良率 | 單噸節(jié)省硅烷 5%~8%，杜絕過量報廢 | 支撐「取 92%~95% 而非峰值」的商業(yè)決策 |
把余量講清楚之后，必須同樣清楚地講清楚越界的代價。依帕克斯的工程觀察是：一旦越過峰值繼續(xù)加量，性能會快速跳水。
具體的量化后果為：過量硅烷自聚形成弱界面層，游離硅烷起到塑化作用，會導(dǎo)致拉伸強(qiáng)度、耐熱性等指標(biāo)直接下降 5%~15%，同時還會引發(fā)噴霜、加工粘輥等問題。
這里有兩個機(jī)制需要分開看，因?yàn)樗鼈兊谋碚鞑煌⑴挪榉绞揭膊煌?/p>
① 自聚形成弱界面層——過量硅烷在界面區(qū)縮合成無用的低聚物網(wǎng)絡(luò)，形成強(qiáng)度遠(yuǎn)低于共價鍵的過渡層，拉伸強(qiáng)度與耐熱性下降。這與「過量導(dǎo)致強(qiáng)度下降」是同一個機(jī)理，只是從「性能」角度描述。
② 游離硅烷的塑化作用——未反應(yīng)的硅烷分子富集在界面區(qū)，起類似增塑劑或脫模劑的作用，削弱界面結(jié)合。這一機(jī)制的危害是隱蔽的：它可能不直接體現(xiàn)在干態(tài)強(qiáng)度上，而是先表現(xiàn)為噴霜（遷移到表面的析出物）與加工粘輥。
排查順序（按性價比排列）：
① 先查投料記錄：最近一次投料量是否超出 92%~95% 區(qū)間？這一步成本最低，且能直接排除。
② 再看表面現(xiàn)象：出現(xiàn)噴霜、白斑或粘輥，往往直接指向過量，且發(fā)生在過量初期。這是最靈敏的早期信號——比等力學(xué)數(shù)據(jù)掉下來更早。
③ 核對批次比表面積：換過填料批次而未調(diào)整用量，是過量最常見的觸發(fā)場景。
④ 最后做用量減半驗(yàn)證：把當(dāng)前用量降到一半。若性能損失在 10% 以內(nèi)，說明原用量已越過拐點(diǎn)。這是判定「是否過量」最直接的對照實(shí)驗(yàn)。
最后是按基材分檔的用量上限。這一節(jié)最需要注意的是計(jì)量口徑——砂漿類體系的 20% 是「硅烷溶液占砂漿干粉的質(zhì)量比」，而多數(shù)偶聯(lián)劑用量以「占填料質(zhì)量%」或「占樹脂質(zhì)量%」表述。三者分母不同，直接對比會得出完全錯誤的結(jié)論。
下表已逐檔標(biāo)注分母：
| 基材體系 | 用量上限 | 分母口徑 | 折算說明 |
|---|---|---|---|
| 水泥復(fù)合材料 | 6% | 以水泥（膠凝材料）質(zhì)量為基準(zhǔn) | 折合硅烷純品摻量需按所配溶液濃度換算 |
| 石膏復(fù)合材料 | 2% | 以石膏（基材）質(zhì)量為基準(zhǔn) | 石膏體系親水性強(qiáng)，可水解硅烷比例高，用量明顯低于水泥體系 |
| TPO 復(fù)合材料 / 彈性體 | 1%-3% | 以聚合物（樹脂相）質(zhì)量為基準(zhǔn) | 與常規(guī)樹脂體系用量接近，彈性體因需保持柔韌性不宜過量 |
| 涂料體系 | 20% | 以硅烷溶液占涂料組分質(zhì)量為基準(zhǔn) | 若所配溶液濃度為 3%~5%，折合硅烷純品摻量約 0.6%~1.0% |
| 保溫砂漿體系 | 20% | 以硅烷溶液占砂漿干粉質(zhì)量為基準(zhǔn) | 同上；溶液含大量乙醇，折算后純品摻量約 0.6%~1.0% |
對比這三行可以看出一個反直覺的事實(shí)：涂料與保溫砂漿體系的「20%」數(shù)值看起來最大，但折算成硅烷純品后反而是最小的用量檔（約 0.6%~1.0%），遠(yuǎn)低于水泥體系的 6%。這說明看用量數(shù)字時必須先看分母，否則容易得出完全相反的判斷。
另一個值得注意的對比是石膏體系上限（2%）明顯低于水泥體系（6%）。原因是石膏表面親水性極強(qiáng)，羥基密度高且易水解，少量硅烷即可形成有效覆蓋；而水泥體系的堿性環(huán)境會消耗部分硅烷，需要更高用量維持有效量。這也說明，用量上限不是產(chǎn)品屬性，而是「界面—樹脂」匹配的結(jié)果。
因?yàn)榉逯蹈浇鼘τ昧坎▌用舾?、容錯區(qū)間窄。實(shí)際生產(chǎn)取略低于峰值的用量更穩(wěn)妥，具體數(shù)值需通過小試與放大驗(yàn)證確定。
不能一概而論。不同體系對用量的敏感度不同，下調(diào)幅度需結(jié)合填料特性與工藝波動通過實(shí)驗(yàn)確定。
需跟著調(diào)。白炭黑批次間的比表面積與含水率可能波動，會影響最佳用量，建議對新批次做小試驗(yàn)證后再定用量。
放大后強(qiáng)度下降多因混合與傳熱條件變化導(dǎo)致分散不均或局部自聚。建議優(yōu)化中試工藝并以實(shí)測結(jié)果調(diào)整用量，而非沿用實(shí)驗(yàn)室數(shù)值。
噴霜、白斑與加工粘輥。這些現(xiàn)象通常在力學(xué)數(shù)據(jù)掉下來之前很久就出現(xiàn)，因?yàn)樗鼈兊某梢蚴怯坞x硅烷遷移到表面或富集于界面區(qū)，屬于過量初期的表征。排查性價比高于等力學(xué)測試出結(jié)果。
可通過小試觀察：若降低用量后性能不降反升或持平，說明此前已過量；若制品出現(xiàn)表面析出、發(fā)脆，也提示用量偏高。
兩者填料特性不同：水泥體系表面羥基與堿性環(huán)境更利于硅烷反應(yīng)，石膏體系則受表面性質(zhì)與水分影響，最佳用量不同。具體用量應(yīng)按各自體系通過實(shí)驗(yàn)確定。
不是，涂料與保溫砂漿兩行的 20% 指「硅烷溶液占涂料組分或砂漿干粉的質(zhì)量比」。若所配溶液濃度為 3%~5%，折算后硅烷純品摻量約 0.6%~1.0%，反而是所有檔位中最小的。引用該數(shù)據(jù)時必須說明分母口徑，否則會得出完全相反的判斷。
兩者成因不同。噴霜通常是游離硅烷或低聚物遷移到表面結(jié)晶，與過量直接相關(guān)；析出白斑還可能來自加工溫度過低導(dǎo)致物料不均、模具脫模劑殘留、或樹脂本身的不揮發(fā)物析出?？梢杂貌潦梅绞脚c溶解性差異初步區(qū)分。
地址：廣州市黃埔區(qū)紅荔西路3號
郵箱：epoxy@epoxysca.com
傳真：
電話
微信掃一掃
