應(yīng)用領(lǐng)域
CASE新聞資訊
NEWS在玻纖增強尼龍或碳酸鈣填充聚丙烯體系中,制品表面出現(xiàn)白點或力學(xué)驟降,多源于硅烷偶聯(lián)劑分散不良。本文從化學(xué)成鍵機理出發(fā),結(jié)合水解參數(shù)與表面處理工藝,提供同類牌號選型對照及缺陷修正方案。
硅烷偶聯(lián)劑的核心價值在于構(gòu)建無機填料與有機樹脂間的化學(xué)橋接。其分子結(jié)構(gòu)通式為 Y-R-SiX3,其中 SiX3 為可水解基團,Y 為有機反應(yīng)基團。

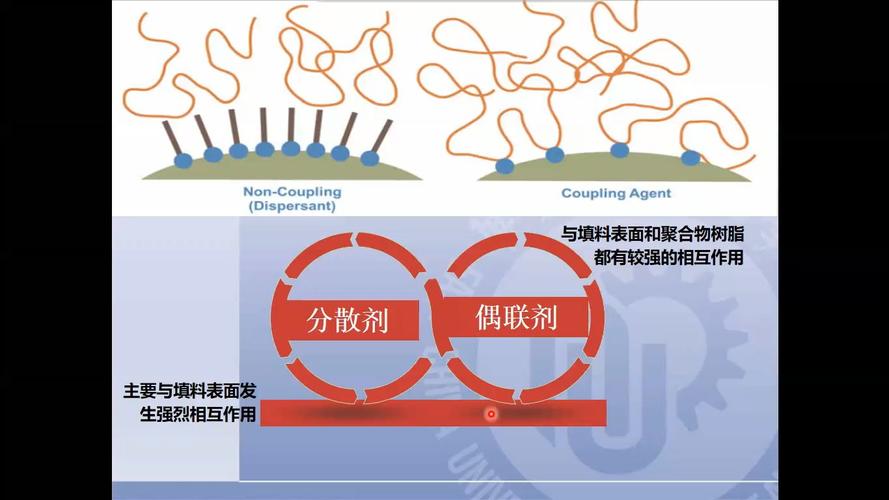

在作用機理上,分為三個連續(xù)階段:首先是水解,SiX3 基團在水和酸性條件下轉(zhuǎn)化為硅醇(Si-OH);其次是縮合,硅醇與無機填料表面的羥基發(fā)生脫水縮合,形成 Si-O-M 共價鍵(M 為填料金屬或非金屬原子);最后是交聯(lián),硅醇分子間相互縮合形成網(wǎng)狀結(jié)構(gòu),同時 Y 基團與樹脂大分子發(fā)生化學(xué)鍵合或物理纏結(jié)。
這一過程在界面處形成厚度約 1-2 納米的柔性界面層。該界面層能有效傳遞應(yīng)力,阻止微裂紋擴展。若水解不完全或縮合不充分,硅烷僅以物理吸附形式存在,在后續(xù)高溫剪切下極易脫落,導(dǎo)致界面缺陷。理解此機理,是選擇合適水解條件與處理溫度的基礎(chǔ)。

當硅烷未在填料表面形成均勻單分子層時,宏觀表現(xiàn)為制品拉伸強度下降 15%–20%,或切面出現(xiàn)明顯白點。
此失效邊界的成立條件為:填料含水率低于 0.5%,且偶聯(lián)劑有效成分大于 95%。若填料含水率超標,水分會優(yōu)先消耗水解后的硅醇,導(dǎo)致偶聯(lián)劑無法與填料表面羥基充分反應(yīng),最終造成界面結(jié)合力喪失。因此,填料烘干是確保分散均勻的前提。
針對不同樹脂基體與填料,需選擇匹配的硅烷牌號。以下為三種常用氨基、環(huán)氧基及甲基丙烯酰氧基硅烷的參數(shù)對照。選型依據(jù)在于 Y 基團與樹脂的反應(yīng)活性。
| 硅烷牌號 | CAS號 | 化學(xué)結(jié)構(gòu)特征 | 適用樹脂基體 | 適用填料類型 | 核心差異點 |
|---|---|---|---|---|---|
| KH-550 | 919-30-2 | 伯氨基 | 尼龍、環(huán)氧樹脂 | 碳酸鈣、滑石粉 | 堿性較強,催化樹脂固化,適合極性工程塑料 |
| KH-560 | 2530-83-8 | 環(huán)氧基 | 環(huán)氧樹脂、聚酯 | 玻纖、二氧化硅 | 反應(yīng)溫和,耐候性好,適合要求高絕緣性的體系 |
| KH-570 | 2530-85-0 | 甲基丙烯酰氧基 | 丙烯酸、聚烯烴 | 金屬氧化物、玻纖 | 含雙鍵,可與樹脂發(fā)生自由基共聚,界面結(jié)合力強 |
以碳酸鈣填充聚丙烯體系為例,KH-570 的甲基丙烯酰氧基含有碳碳雙鍵,能夠與聚丙烯接枝馬來酸酐發(fā)生自由基共聚,形成強共價鍵。而 KH-550 的氨基在聚丙烯體系中缺乏反應(yīng)位點,僅靠物理纏結(jié),效果顯著弱于 KH-570。在玻纖增強環(huán)氧樹脂中,KH-560 的環(huán)氧基能與樹脂的羥基或胺基開環(huán)反應(yīng),且其較低的堿性不會干擾環(huán)氧固化劑的計量,是更優(yōu)選擇。
水解液的 pH 值與攪拌時間直接決定硅醇的生成率與穩(wěn)定性。
| 硅烷牌號 | CAS號 | 水解pH值 | 攪拌時間 | 適用填料 | 靜置極限 |
|---|---|---|---|---|---|
| KH-550 | 919-30-2 | 3.5–4.5 | 30–45 min | 碳酸鈣 | 24 h |
| KH-560 | 2530-83-8 | 4.0–5.0 | 45–60 min | 玻纖 | 24 h |
| KH-570 | 2530-85-0 | 3.0–4.0 | 20–30 min | 金屬氧化物 | 24 h |
關(guān)鍵結(jié)論:水解液靜置超過 24 小時,硅醇會發(fā)生自縮聚形成微凝膠。此時噴涂會導(dǎo)致制品表面出現(xiàn)顆粒缺陷,必須廢棄重配。配制時需使用去離子水,避免雜質(zhì)離子干擾 pH 值。
碳酸鈣填充改性中,處理工藝的溫度與時間影響硅烷的成鍵率。
| 處理工藝 | 用量(占填料質(zhì)量) | 處理溫度 | 處理時間 | 吸油值變化 | 適用場景 |
|---|---|---|---|---|---|
| 高速混合噴涂 | 1.0%–1.5% | 100–110 ℃ | 10–15 min | 降 20%–25% | 大規(guī)模連續(xù)生產(chǎn) |
| 低速浸漬烘干 | 1.5%–2.0% | 80–90 ℃ | 30–40 min | 降 10%–15% | 小批量或熱敏填料 |
高速混合噴涂溫度需達到 100℃ 以上,以蒸發(fā)水分并促進縮合反應(yīng)。若溫度低于 90℃,硅烷僅發(fā)生物理吸附,在后續(xù)雙螺桿擠出時易脫落,導(dǎo)致填料重新團聚。
當制品沖擊強度不達標時,需排查偶聯(lián)劑是否局部富集。這通常因噴涂霧化壓力不足引起,需將壓力提升至 0.3–0.4 MPa 以改善液滴分散。
若切面存在未分散斑塊,需檢查水解液中乙醇的揮發(fā)率。過度揮發(fā)會導(dǎo)致硅烷提前析出結(jié)晶。修正方案為在密閉容器中配制,或適當增加乙醇比例以減緩揮發(fā)。
不一定。填料表面發(fā)粘多因硅烷未充分水解或混合溫度偏低,也可能是添加量偏高導(dǎo)致游離硅烷殘留。建議先檢查水解狀態(tài)與混合工藝,再通過小試核對用量。
溫度不足會使硅烷水解縮合不充分,導(dǎo)致偶聯(lián)劑在填料表面分布不均、界面結(jié)合力下降。建議按工藝要求保證混合溫度,并通過小試確認分散效果。
應(yīng)要求供應(yīng)商提供出廠 COA,核對主含量、水分、折光率等關(guān)鍵理化指標。液相色譜檢測主峰純度可作為復(fù)核手段,具體限值以合同約定的規(guī)格書為準。
不能。發(fā)渾和沉淀表明硅烷已自縮聚形成微凝膠,失去與填料羥基反應(yīng)能力,會導(dǎo)致界面結(jié)合力下降,必須廢棄重配。
該牌號是否適用取決于其官能團與尼龍基體的匹配性。玻纖增強尼龍體系通常選用氨基硅烷(如 KH-550)或環(huán)氧基硅烷,具體需結(jié)合樹脂端基與工藝小試確認。
電話
微信掃一掃
